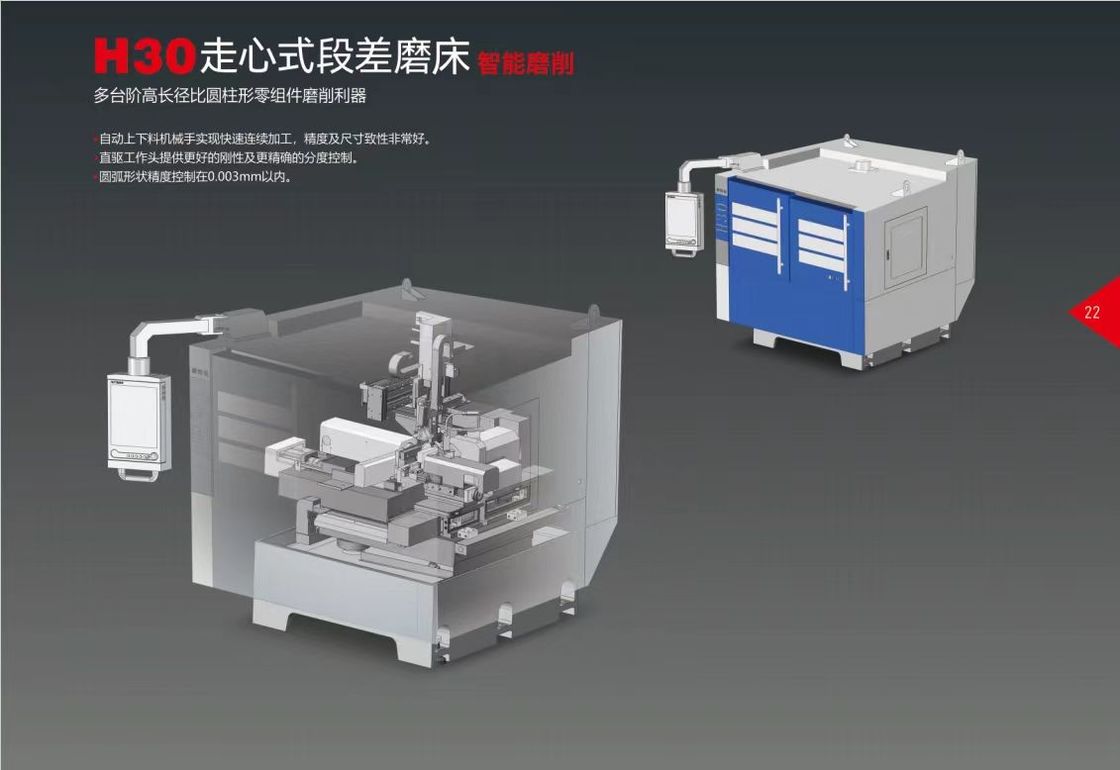

ステップダウン 磨き機 H3

特別特徴:

1機械ベースと主要な構造部品は,メハナイト (注射) 鋳鉄FC-30から成っています.

熱処理を正常化した後,鋳鉄のベースと部品は自然老化処理のために残ります.

鋳鉄のベースと主要部品は,世界トップクラスの機械で加工されています. 例えば,YASDA,MITSUI

機械加工後,すべてのスライディング表面,接触

床の表面とガイドウェイのマウント表面は,手動のショーピングの対象になります.

耐久性があり マイクロンレベルでの高精度です

2このCNCプログラムは,Hotmanと共同開発され,高度に自動的な磨きシステムで,

触覚画面はインタラクティブです. 複雑です.

簡単な手動指示で作成できます. 伝統的な操作では不要です.

CNCプログラム作成

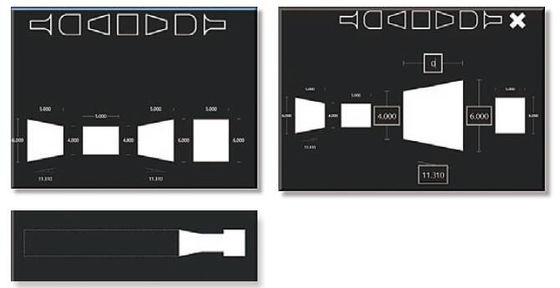

3操作者は,定義図を選択し,入力することで,すぐに磨きインターフェースを作成することができます.

部品の形状に基づくパラメータ

4精密な線形ガイドとボールスクリューは,集中潤滑装置によって継続的に潤滑されます.

冷却システムと潤滑液は,冷却装置の位置を調整し,

ベースに振動を排除し,よりよい

熱放射線

5高精度な電気スピンドル内側には液体冷却システムがあり,

さらに,速度調整装置を装備し,最大回転速度を調整することができます.

高効率で異なる直径の磨き要件を満たす.

6機械はスイス製のショウブリン・チャックシステムで 高い精度で耐久性があります

7ロボットが部品をロードし,卸すのは,精密な線形ガイドで滑る3つのANCAサーボモーターで動きます.

高効率,高精度,便利な操作を可能にします.

プロセス全体です

8部品の前方に位置する接触型マポス (イタリア) またはレーザー型キーエンス (日本) の測定装置を使用します.

精密なステップ磨きのために,磨き長さの許容性を確保し,エラーを補償し,排除するために

積載と固定部分による

特殊部品 (オプション):

設置要件:

添付された書類:
