商品の詳細:
お支払配送条件:
|
| 磨き車 の 穴: | 20MM | 研ぎ輪の直径: | 200mm |
|---|---|---|---|
| 砥石モーターの冷却方法: | 空気冷却 | 磨き車モーターの電流: | 7.5A |
| 研ぎ輪のモーター周波数: | 50Hz | 研ぎ輪モーターの保温クラス: | F について |
| 研ぎ輪のモーターパワー: | 1.5kw | 粉砕車輪モーター保護レベル: | IP54 |
| 研ぎ輪のモーター速度: | 1400回転/分 | 磨き車モーターの電圧: | 380V |
| 砥石モーターの使用湿度: | ≤85% | 砥石モーターの使用温度: | 0〜40°C |
| 磨き車速さ: | 3000回転/分 | 磨き輪の幅: | 20MM |
| モデル: | ステップダウン磨き機 | ||
| ハイライト: | HOTMAN ステップダウン 磨き機,表面のステップダウン磨き機,精密表面磨き機 20mm 直径 |
||

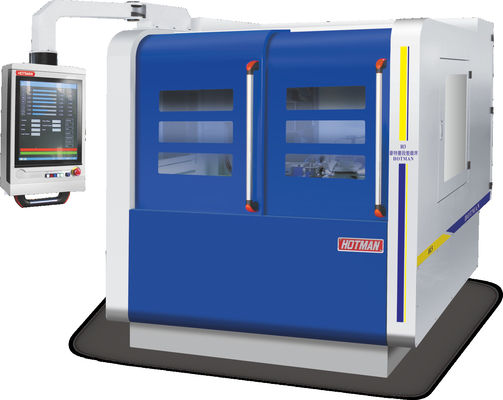

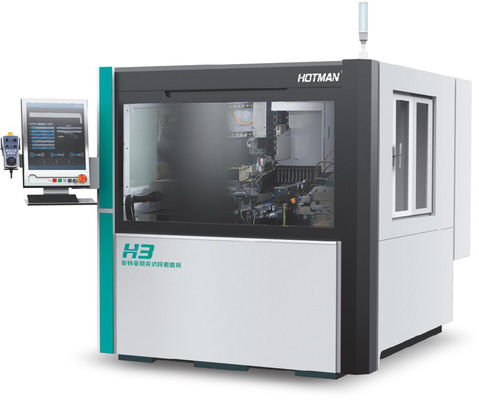

ステップダウン 磨き機 H3
装置の説明:
1ステップダウン磨き機の体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています.部品はYASDAによって処理されますMITSUI,SEIKI,TOSHIBA,ELBなどの世界クラスの機器は,一度のクランプ処理です.高精度な機器の基本部品を確保するために,精密度サイズがミクロンレベルまで達することができます.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.

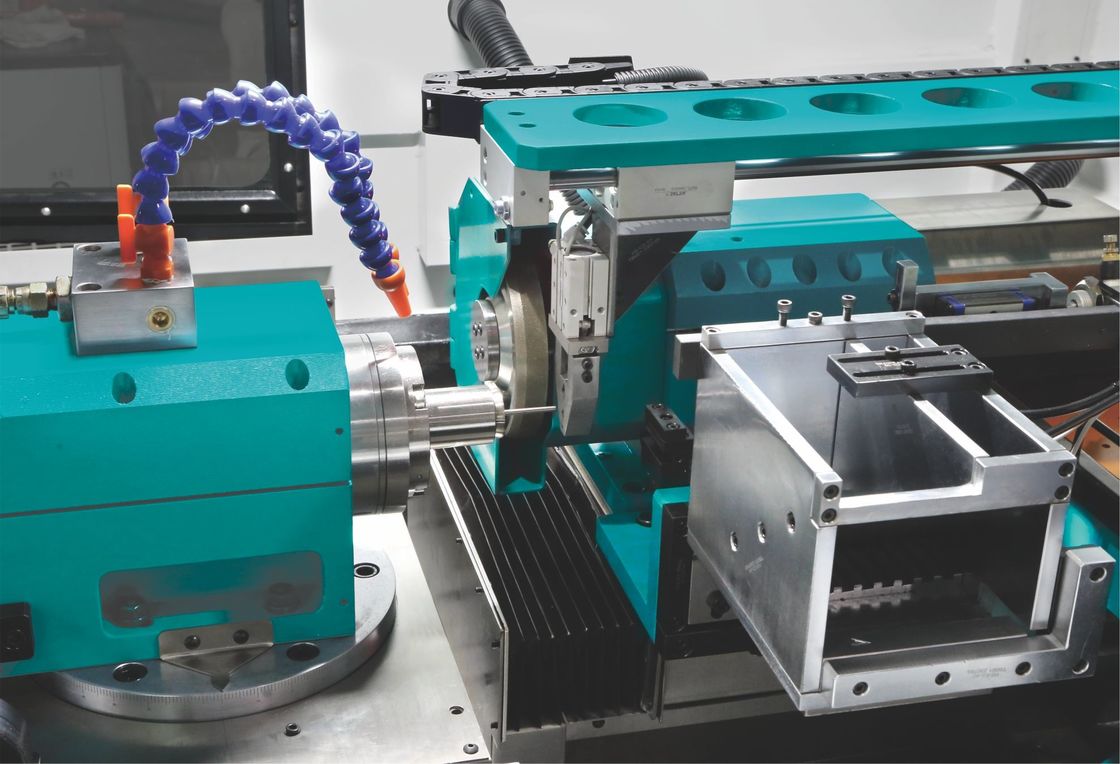

1作業用品の研磨モード:コア研磨,粗い研磨車角は11度,細い研磨車90度,Aは粗い研磨車,Bは細い研磨車です.
2. ビート:操作器は自動的にフィード,受信,そしてフィードを完了します.
3磨き時間: Φ4磨きから工品の形成まで,磨き時間は65秒1秒で,速度は調整可能で,速度は実際の状況に応じて調整されます.
4研磨用パーツの直径範囲:0.05-20.0mm
5研磨用品の長さ:最大200mm
6作業頭 スピンドル回転モード:固定
7作業頭 スピンドル速さ: 0~2000rpm
違う 違う | ポイント | ユニット | モデル:H3 | |
| 1 | 部品の固定直径範囲 | mm | 0.5-20 | |
| 2 | パーツを磨く直径範囲 | mm | 0.05-20 | |
| 3 | 部品の固定/磨き長さ,最大 | mm | 300/200 | |
| 4 | 制御調整 (CNC-4軸) | ANCA-X/Y/Z/Z′ | ||
| 5 | 部品処理の調整 (CNC-3軸) | ANCA-U/V/W | ||
| 6 |
粗末磨き | 車輪のサイズ (外径X幅X穴直径) | mm | 250×20×31で75 |
| 7 | スピンドルの回転速度 (電気) | rpm | 0~9000 | |
| 8 | 車輪の直線速度,最大 | m/s | 90 | |
| 9 | スピンドルパワー | KW | 18. 5 / 22 / 30 | |
| 10 | 細工 | 車輪のサイズ (外径X幅X穴直径) | mm | 150×20×31で,これは75 |
| 11 | スピンドルの回転速度 (電気) | rpm | 0~12000 | |
| 12 | 車輪の直線速度,最大 | m/s | 90 | |
| 13 | スピンドルパワー | KW | 3.5/85 | |
| 14 | X/Y/Z/Z′軸の給餌解像度 | mm | 0.001 | |
| 15 | X軸移動 (粗い磨き車) | mm | 73 | |
| 16 | Y 軸移動 (細磨車) | mm | 40 | |
| 17 | Z軸移動 (頭) | mm | 374 | |
| 18 | Z 軸の移動 (4について軸) | mm | 52 | |
| 19 | X/Y/Z/Z′軸のサーボモーター | KW | 2.0 | |
| 20 | 頭部型スピンドルモーター | KW | 1.0 | |
| 21 | 頭部のスピンドル速度 | rpm | 0-3000 | |
| 22 | 液圧ポンプモーター | KW | 0.25 | |
| 23 | 頭部型スフィンダル回転方法 | 固定 | ||
| 24 | 部品の位置付け方法 | 前に | ||
| 25 | ロボット U/V/W 軸のサーボモーターの動力 | KW | 1.0 | |
| 26 | 研磨液容器の大きさ | mm | 300*300*1000 | |
| 27 | 機械の総重量 (約) | キロ | 5000 | |
| 28 | 機械の外側のサイズ (長さ × 幅 × 高さ) | mm | 2390*2752*2050 | |
