| 耐久性: | 高い | メンテナンス: | 簡単だ |
|---|---|---|---|
| 材料: | ステンレス鋼 | 名前: | ステップダウン磨き機 |
| 騒音レベル: | 低い | 電力消費量: | 低い |
| 電力源: | 電気 | 安全性: | そうだ |
| サイズ: | 中等 | スピード: | 高い |
| タイプ: | 磨き機 | 電圧: | 380V |
| 保証: | そうだ | 体重: | ライト |
| ハイライト: | ステップダウン 磨き機制御システム,ステップダウン 磨き機 自社開発,安定したCNC磨き機 |
||

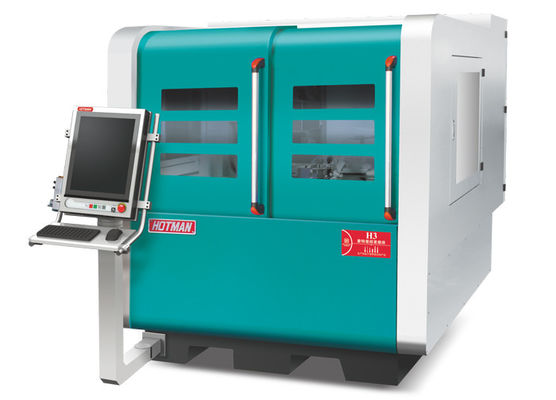

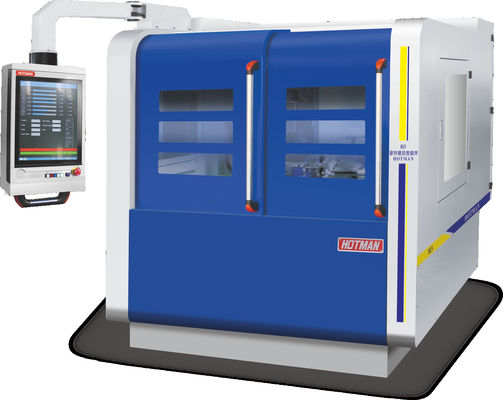

ステップダウン 磨き 機械 ツール 磨き機 H3
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
| テーブル最大回転直径 | mm | 320 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
H3制御システム
1ホットマン 自社開発の制御システムとソフトウェア
高レベルのインターフェース:
操作者が処理中のデータをシームレスに監視し,インタラクションを可能にし,最先端のユーザー体験を提供します.
完全なカスタマイズ:
最新の技術を使って ボタンやICONSを自由に移動し,さまざまなユーザーのビジネスニーズを満たすために再配置できます
時間を節約する
IDE開発者と非プログラマの間のギャップを 埋め合わせる最先端技術です

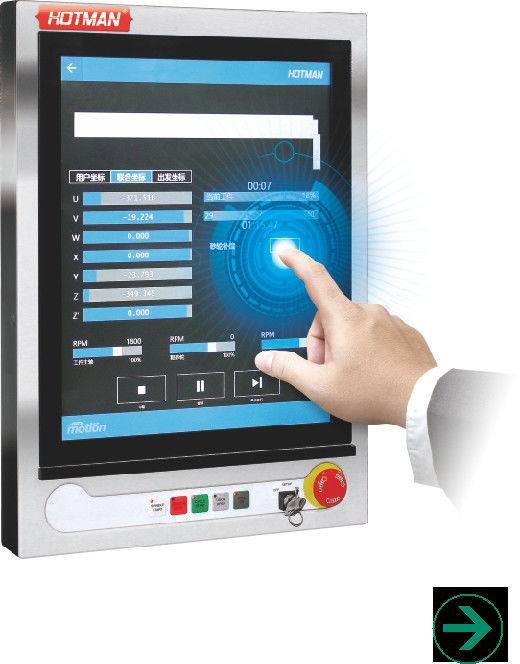

19 インチデジタルLCDディスプレイ:
容量のある多重産業用タッチスクリーン 完全なアクティブディスプレイエリア 防水・油性
2作業部件ファイルを開く後,操作者が必要に応じて切片タイプを再編集できるように,上の"編集"ボタンをクリックします.そして操作者は,カットタイプとサイズを迅速に編集することができます切断機の各セグメントをクリックし,スピンドル速度列のサイズを編集します.
3操作者は新しいツール形も作成できます.T型ナイフの場合,左から右に追加することでツール形が作成されます (上の図のように),右端のツール顔で左から右に追加するには,画面上のナイフタイプをクリックし,右端の [X] は削除ボタンをクリックします.
4各セクションの形状とサイズを設定した後,あなたは簡単にTカッター編集を完了し,各磨削セクションのスピンドル速度とフィード速度を設定することができます.
