商品の詳細:
お支払配送条件:
|
| 磨き車: | ダイヤモンド | 研ぎ輪の直径: | 200mm |
|---|---|---|---|
| 磨き車モーターの電流: | 10A | 磨き車 の エンジン 効率: | 90% |
| 研ぎ輪のモーター周波数: | 50hz | 磨き車モーターの寿命: | 10時 |
| 砥石モーター騒音: | 60dB | 研ぎ輪のモーターパワー: | 2.2KW |
| 研ぎ輪のモーター速度: | 3000RPM | 研ぎ輪のモーター温度: | 50℃ |
| 研ぎ輪のモータートルク: | 2.5N.m | 磨き車モーターの電圧: | 380V |
| 磨き車速さ: | 3000RPM | 磨き輪の厚さ: | 20mm |
| 機械の種類: | ステップダウン磨き機 | ||
| ハイライト: | インテリジェント ステップダウン 磨き機,ステップダウン 磨き機 オンライン測定,インテリジェント cnc 表面磨き機 |
||

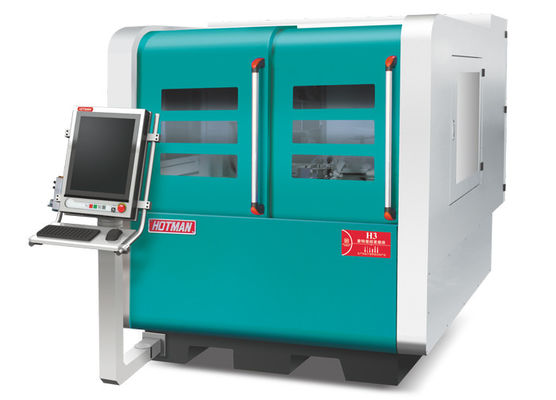

ステップダウン磨き機
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
| テーブル最大回転直径 | mm | 320 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
1. インテリジェント磨き:

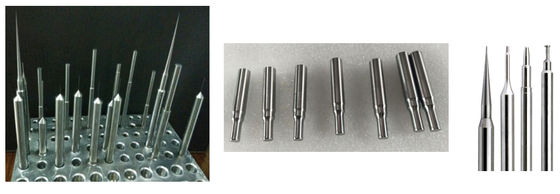

多段階の高さ・長さの比率 円筒状の部品の磨きツール
3つの口先の固定装置 (特殊アクセサリー)

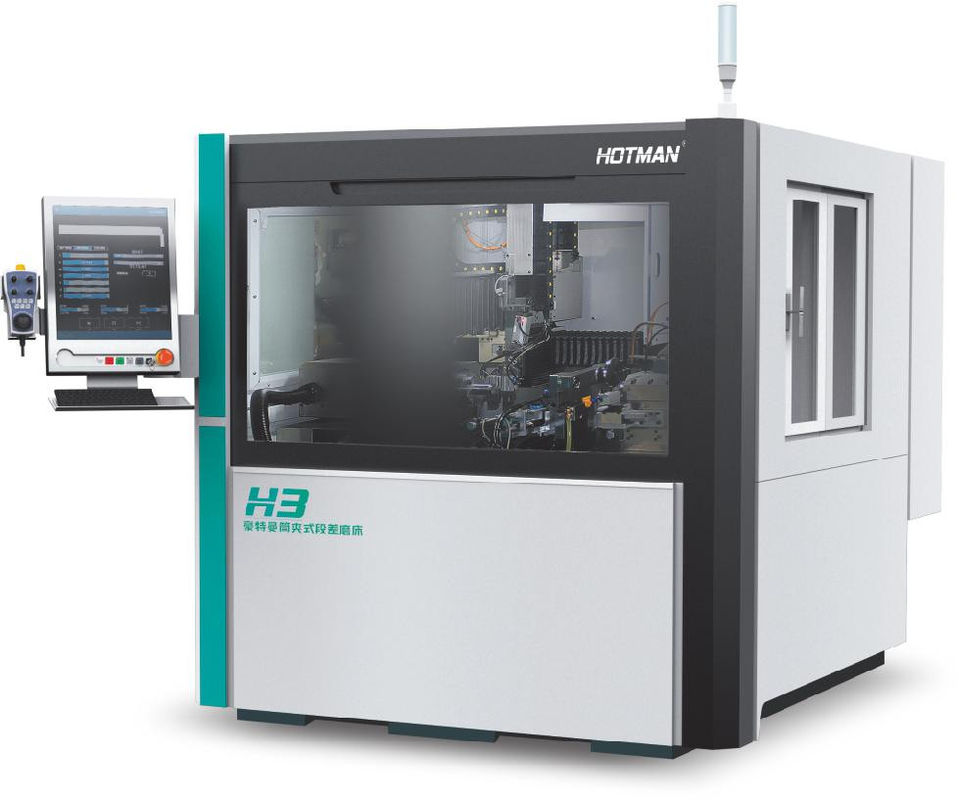

2. インテリジェント 研磨 ソリューション:

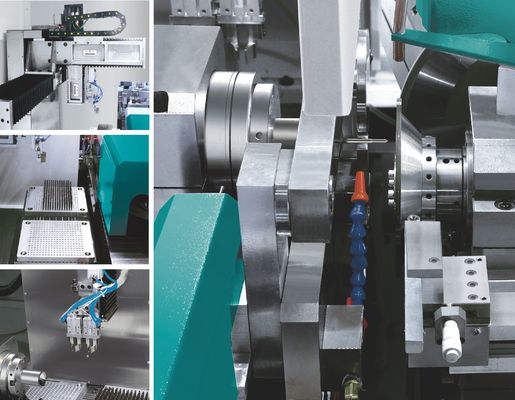

● 4軸のセグメント差磨機は,部品のバッチ処理を実現するために3軸の操作器の積載と卸荷メカニズムを装備しています.
● オンライン測定システム,長時間無監視の精度を保証します.
● 中央型作業部件を固定する中国初の装置,磨き過程で優れた同心度を得る.
● 粗末 な 機械 加工 と 仕上げ 軸 は,直径 の 違い を 通し て 効率 的 に 一致 し て 最良 の 正確 性 と 表面 仕上げ を 得 ます.
● ホットマンが独立して開発した制御システムとソフトウェアは,作業部件の迅速な編集と作成を実現することができます.
研削作業品の直径範囲:Ø0.05~20.0mm
磨き作業品の最大長さ:200mm
