商品の詳細:
お支払配送条件:
|
| 軸: | 3軸 | 制御システム: | CNC |
|---|---|---|---|
| 冷却システム: | 空気冷却 | サイズ: | カスタマイズ |
| ドライブシステム: | サーボモーター | 給餌率: | カスタマイズ |
| 名前: | ゲントリー CNC マシン | 繰り返し可能性: | 高い |
| スピンドルパワー: | カスタマイズ | スピンドル速度: | カスタマイズ |
| テーブルサイズ: | カスタマイズ | 移動距離: | カスタマイズ |
| タイプ: | CNC 機械 | 電圧: | 380V |
| 体重: | カスタマイズ | ||
| ハイライト: | 耐磨型 CNC マシン ゲントリー,380V CNC マシン ゲントリー,空気冷却ゲントリー加工センター |
||

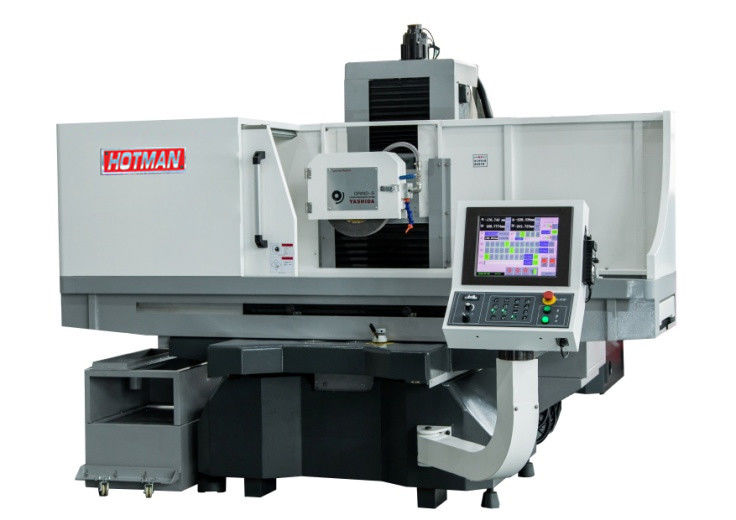

ゲントリー表面磨き機 FXGS-4080
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
|
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
|
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
|
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
1高精度表面研磨機の主要特徴:
A について機体:
機体といくつかの主要な部品は高級鋳鉄FC-30で鋳造されています. 人工的に標準化された熱処理. 自然な老化処理の後. 部品はYASDAによって処理されます.ミツウイ・セイキ機器の基本部品の高度な精度を保証するために,精度サイズはミクロンレベルに達することができます.
B について自動潤滑システム:
スライド,スクリューと組み合わせたマンドルは,自動潤滑システムによって継続的に潤滑され,長期間の使用寿命と最適な精度を保証します.冷却と潤滑システムは,振動をなくし,熱散を容易にするため,ボディから分離されています..
C について自動システム:
自動補償油圧並列ドレッシング装置を含む 幅広いオプションを備えた パーソナライズされた高度自動磨きシステムオートマティック・グライディング・ホイール・バランス・デバイス など.
Dフードシステム:
磨き料のシステムは,精密なフレッキングと自動潤滑システム,精密な磨きネジ,微小ステップモーターやサーボモーター優れた繰り返し能力と長寿命
