商品の詳細:
お支払配送条件:
|
| 軸: | 3 | コントローラー: | FANUC 0i-MD |
|---|---|---|---|
| サイズ: | 5.2m×4.5m×3.2m | 給餌率: | X/Y/Z: 24m/min |
| モデル: | ガントリー | 位置付け 正確さ: | ±0.01mm |
| 電源: | AC220v/380v | 繰り返し可能性: | ±0.005mm |
| ソフトウェア: | FANUC CNC | スピンドルモーター: | ACサーボモーター |
| スピンドル速度: | 24000rpm | テーブルサイズ: | 2.5m × 2.5m |
| 旅行: | X: 2.5m; Y: 2.5m; Z: 1m | タイプ: | CNC 機械 |
| 体重: | 15000kg | ||
| ハイライト: | 220V 3軸のCNCマシン,3 軸 CNC 機械 垂直,産業用ガントリー型垂直加工センター |
||

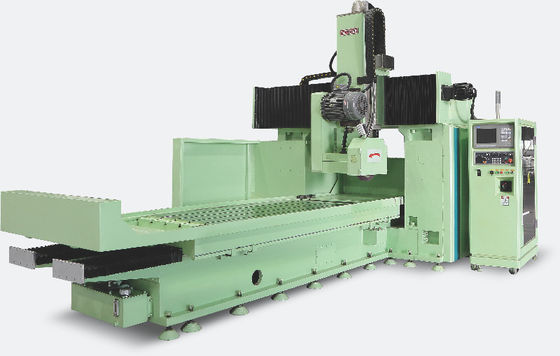

ガントリー表面磨機 P2060
1.高硬さ/回磨:
表面/輪郭/表面形状の磨き
2機械の特徴:
高硬度構造
機体構造は統合された2本V線構造として設計されている.すべての鋳造物は高級鋳鉄で作られ,内部ストレスを排除するために焼却および老化されている.構造的硬さを高めるために強化肋骨を装備されている.
潤滑システム
高精度潤滑システムにより,機械はより安定して動作し,再研磨に耐えることができます.精度補給システムは研磨効率を大幅に向上させます.
作業台
テーブル前後移動 (X軸) スライドレール,ダブルV構造設計を使用し,継続的な強制潤滑,着用を避け,運動精度が高い,使用寿命が高い.
ボールスクリュー
機械はC3精密ボールスクリューを採用し,直接サーボモーターで駆動されます.
3精密スペンドル:
研磨車の主軸はニッケル・クロム合金鋼ででき,内部のストレスは熱処理,精密研磨,動的バランス調整によって除去されます.
磨き車マントレルは,動的圧力複合潤滑設計を採用し,より高い油膜支給圧を形成することが容易です.自動圧力検出スイッチは,マンドルと銅軸承の軸間の相互磨損を避けるために磨削車輪のシャフトの起動を防止しますさらに,潤滑油の温度制御冷却装置は,高温により油粘度が低下し,圧力の維持に影響を及ぼすのを防ぐために固定されています.
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
処理能力
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 2本の指 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
