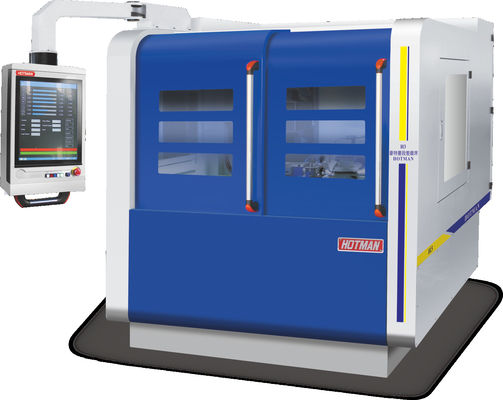

スイスタイプ ステップダウン磨き機 CNC磨き機

スイスタイプ ステップダウン磨き機 CNC磨き機

大画像 :  スイスタイプ ステップダウン磨き機 CNC磨き機

商品の詳細:
起源の場所: 中国
ブランド名: HOTMAN
証明: CE
モデル番号: H30
お支払配送条件:
最小注文数量: 1
価格: RMB1/SET
パッケージの詳細: 木製の箱
受渡し時間: 60 日
支払条件: T/T
供給の能力: 30
詳細製品概要
ブランド: ホットマン マシンタイプ: CNC段付研削盤
加工材料: 超硬、ハイス鋼 マシンのリリース: 2000*2600*2000mm
証明: CE 重さ: 5000KG
ハイライト:

スイス型 ステップダウン 磨き機

,

ステップダウン 磨き機 CE

,

CE 機械加工機

CNC制御を備えた高精度スイス型段削り研削盤。細長いワークピースの効率的な研削のために設計されています。粗研削および精密研削スピンドル、4軸CNC制御システム、3軸自動ローディング/アンローディングマニピュレーターを組み合わせて、連続的かつ高精度の生産を実現します。

技術仕様
番号 項目 単位 モデル: H30
1 ワーククランプ径範囲 mm 0.5 – 20
2 ワーク研削径範囲 mm 0.05 – 20
3 ワーククランプ/研削長、最大 mm 300 / 200
4 制御協調 (CNC-4軸) — X / Y / Z / Z′
5 自動ローディングおよびアンローディングマニピュレーター (CNC-3軸) — U / V / W
粗研削
6 砥石サイズ (外径 × 幅 × 穴径) mm 250 × 20 × 31.75
7 砥石回転速度 (電気スピンドル) rpm 0 – 9000
8 砥石線速度、最大 m/s 90
9 スピンドル出力 kW 18
精密研削
10 砥石サイズ (外径 × 幅 × 穴径) mm 150 × 20 × 31.75
11 スピンドル回転速度 (電気) rpm 0 – 12000
12 砥石線速度、最大 m/s 90
13 スピンドル出力 kW 3.5
軸移動と精度
14 X / Y / Z / Z′軸送り分解能、最小 mm 0.001
15 X軸移動 (粗研削砥石) mm 73
16 X軸位置決め精度 mm 0.002
17 X軸再位置決め精度 mm 0.0015
18 Y軸移動 (精密研削砥石) mm 40
19 Y軸位置決め精度 mm 0.0015
20 Y軸再位置決め精度 mm 0.0012
21 Z軸移動 (ヘッドストック) mm 374
22 Z軸位置決め精度 mm 0.0025
23 Z軸再位置決め精度 mm 0.0018
24 Z′軸移動 (第4軸) mm 52
25 Z′軸位置決め精度 mm 0.0017
26 Z′軸再位置決め精度 mm 0.0015
モーターとスピンドル
27 X / Y / Z / Z′軸サーボモーター出力 kW 2.0
28 ヘッドストックスピンドル出力 kW 1.8
29 ヘッドストックスピンドル速度 rpm 0 – 3000
30 油圧ポンプモーター (顧客選択) kW 0.25
31 ヘッドストックスピンドル回転方式 — 固定タイプ
32 部品長位置決め方式 — レーザー前面位置決め
33 マニピュレーター U / V / W軸サーボモーター出力 kW 1.0
機械寸法と重量
34 機械総重量 (約) kg 5000
35 機械外形寸法 (長さ × 幅 × 高さ) mm 2000 × 2600 × 2000

構造と加工品質
  • 機械のベースと主要構造部品は、メハナイト(接種)鋳鉄FC-30製です。
  • 正規化熱処理後、鋳鉄ベースと部品は自然時効処理を受け、長期的な寸法安定性を確保します。
  • 鋳鉄ベースと主要部品は、YASDA、MITSUI SEIKI、TOSHIBA、ELBなどの世界クラスの機械で、単一クランプセットアップで加工され、ミクロンレベルの研削精度を保証します。
スイス式ステップ研削効率

国内市場初の部品送り(スイス式)グラインダーで、細長い部品のステップ研削において非常に高い効率を実現します。

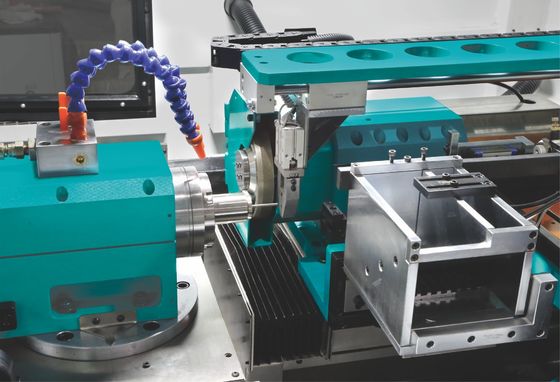

Swiss-type step-down grinding machine H30 grinding a slender workpiece with high precision
インタラクティブCNC研削ソフトウェア

CNC研削プログラムは、ソフトウェア会社とHotmanが共同開発したものです。完全にインタラクティブで、アイコンやボタンを自由に移動・配置でき、プログラム作成なしで手動指示の下で複雑な研削インターフェースを作成できます。

Interactive CNC grinding software interface with movable icons and buttons on a 19-inch monitor
  1. 高度なインターフェース
  2. プロセス全体をカスタム
  3. 時間節約
  4. 19インチ液晶モニター

オペレーターは、定義済みの図を選択し、部品の形状に基づいてパラメータを入力することで、迅速に研削インターフェースを作成できます。

Operator creating a grinding interface by selecting diagrams and entering part parameters
潤滑、冷却、熱安定性
  • 精密リニアガイドとボールねじは、集中潤滑ユニットによって継続的に潤滑され、長寿命と持続的な精度を保証します。
  • 冷却システムと潤滑システムは機械ベースから分離されており、ベースへの振動を排除し、放熱性を向上させます。
  • 内部液体冷却システムは、高精度電気スピンドルを一定温度に保ちます。
  • 速度調整装置を追加でき、最大砥石線速度を90 m/sに達させることができます。
High-precision electrical spindle with internal liquid cooling system on the H30 grinder
ワーク保持と精密固定

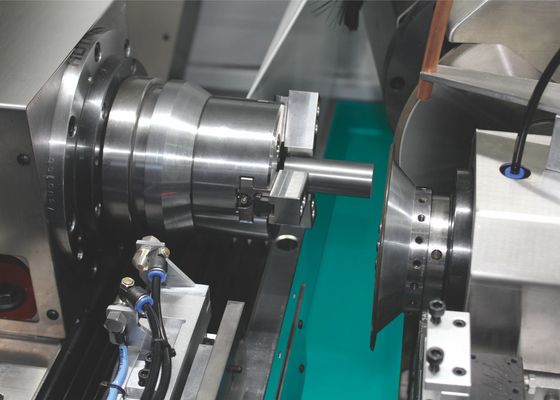

精密なSchaublinチャックと精密保持治具を備え、安全で再現性の高いワーククランプを実現します。

Precision Schaublin chuck and holding jig mounted on the grinding machine workhead
ロボット部品ハンドリング

部品を運ぶロボットは、3つのANCAサーボモーターによって駆動され、精密リニアガイド上を走行し、ANCA制御システムを通じて制御されます。

Robotic part handling system driven by three ANCA servo motors on precision linear guides
レーザー測定とステップ研削精度

Marposs(イタリア)またはKeyence(日本)のレーザー測定装置により、ワークピース全体の長さにわたる正確なステップ研削が保証されます。

Real-time laser measuring instrument for precise step grinding length control
リアルタイム測定器
自動化(オプション)
Optional automation robot with three ANCA servo motors and part holder for the H30 grinder
ロボット(オプション)
  • 3つのANCAサーボモーターを備えたロボット
  • 部品ホルダー (340~510個容量)
  • ローディングおよびアンローディング装置 (0~90°角度チルト)
