短く長い作業台のための複数のスピンドルオプションのCNC内部研磨機,内部研磨機

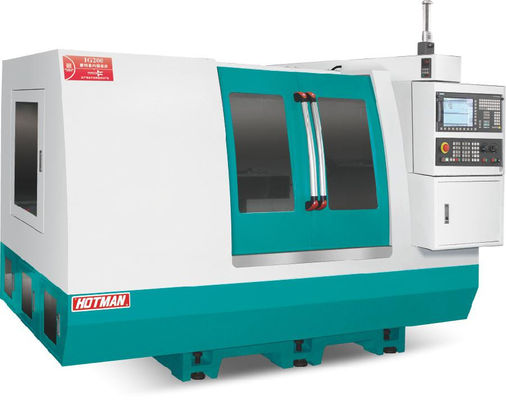

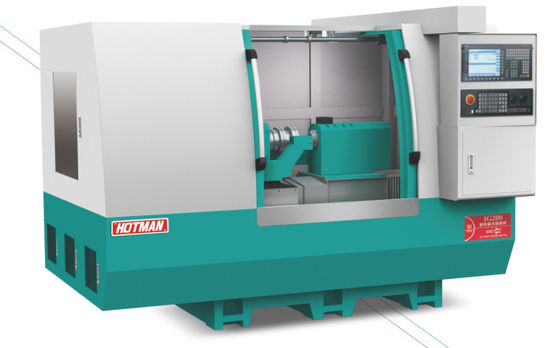

高精度CNC内部研磨機IG200

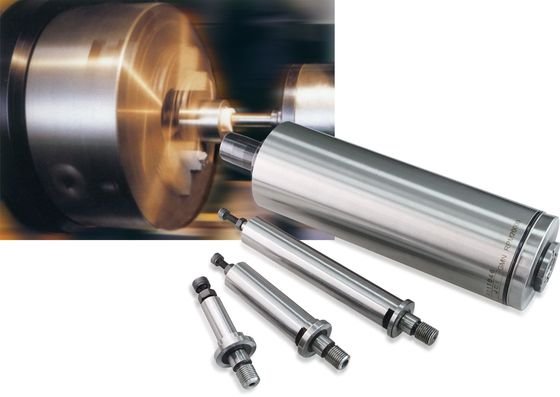

磨き車スペンドルは,高速,高精度,高硬さ,低振動,低騒音,低温上昇の特徴を持つ電気スペンドルを採用しています.ドライビングシステムは,磨き車ヘッドストックが常に熱的に安定した状態で動作することを確保するために,水冷却システムによって冷却されます.加工需要に応じて, 24000~60000rpm の異なる速度を持つ電気スピンドルがオプションです.厚い内輪を持つ作業部品用精密な磨きを達成するために,統合されたスピンドルがカスタマイズできます.

自動集中潤滑システムは,機械の線形導体とボールスクリューを連続的に潤滑し,より長い使用寿命と高精度を保証します.冷却システムは,マシンボディと分離されています振動をなくし 熱放射線を助長します

シメンス 828D CNC システムを使用しています.

• 磨きプログラムは,ユーザーフレンドリーなインターフェースを通じて自動的に作成され,特殊なGコード (オプション) を不要に必要とするグラフィックプログラミングツール shopmill / shopturn を使用します.
• 電池や冷却扇も不要です
• イーサネットコネクタ. USB (オンライン) とCFカードの容量制限はありません. USBとCFカードのプログラムは,任意に変更できます. プロセスモニタがオンラインです. そしてデータは永遠に保存できます.
• アニメーションによるプロセス表示 高効率
• 自動的な端面測定,自動的な内径測定,液圧尾根ストック,高度に統合された自動積載と卸載システム,そしてこれからも.
• 自動 輪 装着 と オフセット 給餌 と 磨き の 高精度 と 安定 を 保つ.

供給軸は,各負荷に対して高精度の線形導体設計を採用し,あらゆる方向の負荷に耐える.摩擦係数が低い特徴を強調し,動きのギャップを排除します高級のボールスクリューは,精度に優れた保護を持っています.

1. 大型部品/スペアパーツに適している:

高硬度構造/グラフィックソフトウェア

2高い硬さ:

床と磨き輪のフレーム,作業部品のヘッドフレーム,フィードメカニズムなど,大きなサイズ,より多くの許容量,プロセスサポートを提供する高硬度製品の高硬度設計.

3高効率:

異なる開口を持つ製品の加工に適応するために,異なる磨きスピンドルを選択できます.ダイヤモンドペンに加えて,ローラードレスリングもドレスリングのために利用できます.効率的な磨きのためにセラミックCBN磨き車を使用することができます線上での内径測定のために使用できます.

4高い安定性

機械ツールの重要な部品は,国際トップブランドから選択され,機械ツールのライフサイクルにおける信頼性と精度安定性を保証します.

5便利さ

グラフィカル・ソフトウェア設計により,操作者は使いやすいインターフェースでパラメータを入力し,作業部品の研削,研削輪の装飾,オンライン測定など

6警備が厳重だ

完全に閉ざされた機械ガードと高度な硬化ガラス観察窓,緊急停止,1つの鍵のバック,安全ドアインターロック 操作者が安全性を確保するための設計.

内径の磨き範囲:Ø6~200mm

最大研ぎ穴深さ:170mm

テーブルの最大出力500mm

研ぎ輪のスピンドル速度:0~32000回転/分

X/Z軸の最小出力解像度:0. 001mm
