商品の詳細:
お支払配送条件:
|
| 研ぎ輪の直径: | 最低6mm 最大150mm | 最大磨き深さ: | 150mm |
|---|---|---|---|
| 研ぎ輪のモーターパワー: | 0.75kw | 研ぎ輪のモーター速度: | 2800r/min |
| 磨き車モーターの電圧: | 220V | 磨き車速さ: | 3000回転/分 |
| 磨き輪の厚さ: | 20MM | パワー: | 2.2KW |
| スピード: | 2800r/min | テーブルサイズ: | 400mm |
| テーブル速度: | 2-20m/min | テーブル旅行: | 300mm |
| 電圧: | 220V | 体重: | 400キロ |
| ホイールヘッド回転角: | ±30° | 純重量: | 1500kg |
| 作業部品の重量: | 100kg | 作業部件の回転速度: | 50回転分 |
| テーブルモーターパワー: | 0.75kw | 磨き輪のモーター: | 7.5kw |
| ホイールヘッドモーターパワー: | 2.2KW | 頻度: | 50Hz |
| 電力源: | 電気 | 工作物のサイズ: | 50~200mm |
| テイルストック・テンパー: | MT-3 | サイズ: | 1300*1300*1700mm |
| ハイライト: | 細い内径の内磨機,各種サイズ 作業用パーツ 内磨機,最小6mm直径の内部磨機 |
||

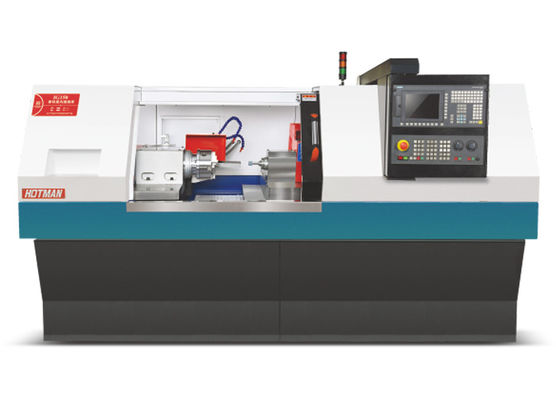

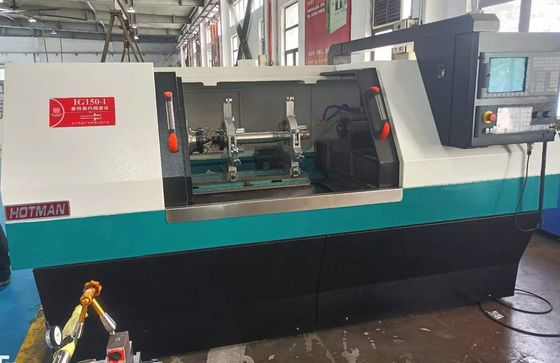

内部研磨機 細い内径 最低6mm,様々なサイズの作業用品に適用可能
機械の精度:
機械工具の精度試験リスト (含まれ)
ホットマンの微分研磨機で研磨 (研磨) した後,次の要件を満たす必要があります: (異なる材料に対して異なる研磨輪を使用します)
| 違う 違う | モデル | 作業部品 | 丸さ | 荒さ |
| 1. | IC150 | 標準サンプル | ≤0.002mm | ≤Ra025 |
注:粗末磨き (一般的に磨き量は0.02~0.05mm);細工 (一般的に磨き量は0.005~0.015mm)
機体と部品はミルハナ高級鋳鉄FC30で鋳造され,部品はヤスダ,ミツウイセキ,東芝,ELBなどの世界クラスの機器で処理され,一度のクランプ処理が行われます.精密度 サイズ マイクロンレベルまであります高精度な設備の基本部品を保証する.
機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を確保するために,自動潤滑システムで継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

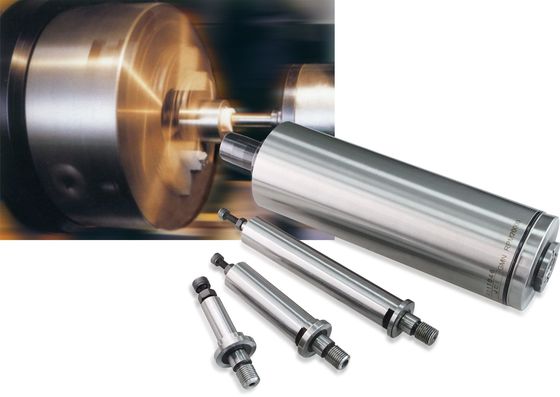

磨き車回転軸は,FAG高精度回転軸軸軸軸柄構造を採用し,分離潤滑なしで,保守が簡単で,金属と金属の接触がない.研ぎ輪のスピンドルは,高硬さと精度の特徴を持っています.特殊な作業部品の磨きのために,オプションのモータースピンドル,線形速度増加の機能.
シメンス 828D CNC自動磨削システムと二次開発,人間と機械の対話愚かな操作を装備し,選択可能な多くのオプション機器があります.
研磨料システムは,自動潤滑システムとC3レベルの精密研磨ボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です.高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
標準設定としてシメンス数値制御システム,次期開発後,すべての中国操作インターフェース,使いやすい.設備CNCシステムと駆動システムはより互換性がある自動化,修理,自動補償機能を同時に備えて,供給と磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:IG150 | |
| テーブル最大回転直径 | mm | 0〜150 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
