| 研ぎ輪の給餌速度: | 0.01-0.2mm/min | テーブル速度: | 0.1-3m/min |
|---|---|---|---|
| 研ぎ輪の直径: | 6-200mm | 研ぎ輪の電源モーターのトルク: | 1.5N.m |
| 磨き車速さ: | 32000 RPM | 砥石送りモータ動力: | 0.75kw |
| テーブルモーターパワー: | 0.75kw | 研ぎ輪の補給モーターの繰り返し性: | 0.001mm |
| X/Z 軸のフード最小解像度: | 0.001mm | 最高の仕事台旅行: | 500mm |
| X軸の給餌速度: | 0.1〜15 | ||
| ハイライト: | 高精度な内部研磨機,大型内部研磨機,CNC 内部研磨機 |
||

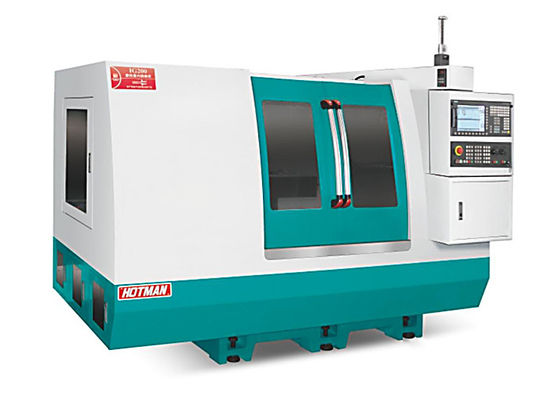

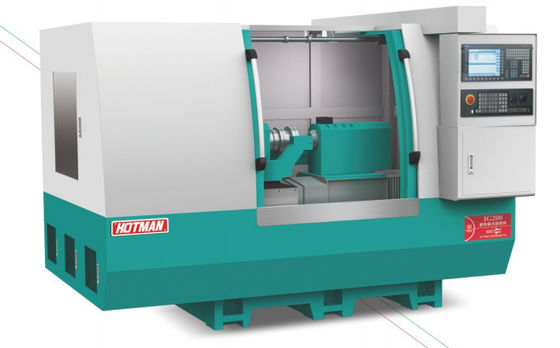

高精度CNC内部研磨機 大きさの,過剰研磨量の作業部件
装置の説明:
1. 機体と部品はミルハナ高級鋳鉄FC30で鋳造されています. これは人工的に標準化された熱処理,そして自然老化で処理されています. 部品はYASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2自動集中潤滑システムは,機械の線形ガイドとボールスクリューを連続的に潤滑し,より長い使用寿命と高精度を保証します.冷却システムは,マシンボディと分離されています振動をなくし 熱放射線を助長します

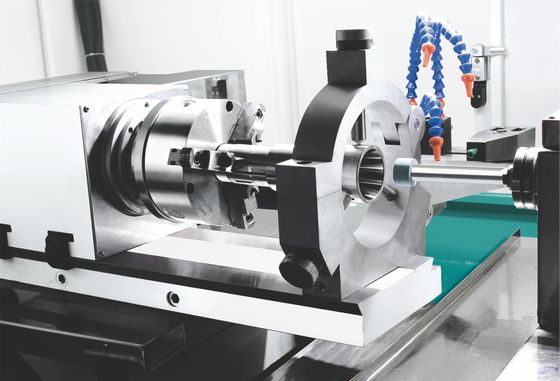

3磨き車スペンドルは,高速,高精度,高硬さ,低振動,低騒音,低温上昇の特徴を持つ電気スペンドルを採用します.ドライビングシステムは,磨き車ヘッドストックが常に熱的に安定した状態で動作することを確保するために,水冷却システムによって冷却されます.加工需要に応じて, 24000~60000rpm の異なる速度を持つ電気スピンドルがオプションです.厚い内輪を持つ作業部品用精密な磨きを達成するために,統合されたスピンドルがカスタマイズできます.
4ドイツのシメンスCNCシステムを採用し,さらに開発された.ユーザに優しい人間機械対話操作インターフェイスがあり,シメンス高性能サーボモーターを装備しています機械のCNCシステムとトランスミッションシステムの互換性を向上させる.また,自動砂装飾と自動オフセット機能があります.フードと磨きの安定性と精度を保証する.
5磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
6. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です.高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
7尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼スライディングシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダル作業部件の卸荷を容易にする.
8標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| ポイント | ユニット | IG150 | IG200 | アクセサリー | |
|
処理能力 |
磨き直径範囲 | mm | Ø6-Ø150 | Ø6-Ø200 |
● 研磨 冷却装置 ● ダイヤモンド の ペン ● 角度 調整 表 ● 道具 の 箱 と 道具 ● スピンドル の 磨き 輪 の アダプタ ● 高速 磨き スピンドル ● 基本調整ブロック
特殊アクセサリー ●水力三口チャック 6′′ ●Cハックフレンズ 6′′ ● 30000rpm メカニカル スピンドル,異なるスピードの電気 スピンドル ● 自動 内径 測定 装置 |
| 磨き深さ h | mm | 150 | 170 | ||
| マックス. 作業用品を磨く外側の直径 | m m e | 220 | 220 | ||
| 作業面の半径 | m m | 380 | 400 | ||
| 設置可能なチャックの仕様 | 6′′水力/手動チャック | 6′′水力/手動チャック | |||
| ベッドサイドボックス回転角度 | レベル | 前 2/後ろ 15 | 前 2/後ろ 20 | ||
|
磨き 輪のスフィンダルパラメータ |
内部の穴を磨くスフィンダの電源 | KW | 1.5 | 7.5 | |
| 内部穴を磨くスフィンダの速度 | rpm | 20000 メカニカルスピンドル | 電動スピンドル速度 オプション | ||
|
頭部スフィンダル パラメータ |
スピンドル速度 | rpm | 50〜1500 | 50〜1500 | |
| スピンドル形 | 軸索構造の軸索 | 軸索構造の軸索 | |||
| トーパーホールの仕様 | MT-5 | MT-5 | |||
| スピンドル駆動方法 | サーボモーター | サーボモーター | |||
|
X 軸 (作業台のスフィンダ) |
X軸のフード移動 | m m | 410 | 410 | |
| X軸高速移動速度 | mm/ m i n | 0. 1 - 10 | 0. 1 - 10 | ||
| X軸のフード最小解像度 | m m | 0.001 | 0.001 | ||
| X軸サーボモーターの電源 | kw | 2.2 | 2.2 | ||
|
Z軸 (作業台) |
Z軸の高速移動速度 | mm/ m i n | 0. 1 - 10 | 0. 1 - 10 | |
| Z 軸 最小のフィード解像度 | m m | 0.001 | 0.001 | ||
| 最大移動範囲 | m m | 540 | 410 | ||
| Z軸のサーボモーターの電源 | KW | 2.2 | 2.2 | ||
|
モーター |
研ぎ輪のスピンドルモーター | KW | 7.5 | 7. 5 | |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | 2.2 | ||
| Z軸のエフードモーター (サーボ) | KW | 2.2 | 2.2 | ||
| ヘッドストックスピンドルモーター (サーボ) | KW | 1.5 | 1. 5 | ||
| 冷却水ポンプモーター | KW | 0.75 | 0.75 | ||
| 潤滑液モーター | KW | 4/4 | 4/4 | ||
| ほか | 機械のサイズ (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (約) | キロ | 3500 | 4000 | ||
製品説明:
内部研磨機は,部品の精密な研磨と仕上げを必要とする産業作業のための不可欠な機器です.研磨車速度は1400rpmで,砂輪直径200mm内部磨き機は,重量100kgまでの作業部件を処理することができます.磨き車給餌モーターの速度は,50-1000rpmから調整することができます内部研磨機には,内部研磨機組と内部研磨機構も搭載されています.ユーザが精密で正確な部品を生産できるようにする.
HOTMANの内部研磨機IG200は,専門的な使用のために設計された精密な内部研磨機です.その高い品質を保証するCE認証を持っています.この商品の最小注文量は1で価格は3です送料はT/Tです. 磨き車給餌モーターの速度は50-1000rpmの間であり,テーブルサイズは400mmです.磨き車速度は1400rpmです, 研磨車直径は200mmで,研磨車供給モーターのトルクは1.5N.mです.
内部研磨機 IG200 は,信頼性と精度の高い内部研磨システムを必要とする人にとって完璧なツールです.使用が簡単で強力なモーターを持っています.この機械は,非常に耐久性があり,スムーズな操作を提供します. 磨き,磨き,磨きなど,様々な用途に適しています. 高品質の部品と信頼性の高い性能により,お金に対して最高の価値を得ていることを確信できます.
HOTMANの内部研磨機 IG200は,最高の内部研磨システムを必要とする人々にとって,信頼性と精度の高いツールです.それは使用しやすく,強力で耐久的です.最高 の 品質 の もの で ある こと を 確信 でき ます.. 最小注文は1枚,価格は3枚. 包装は木製の箱で,配送時間は60日. 支払条件はT/Tです.磨き車給餌モーターの速度は50-1000rpmの間であり,テーブルサイズは400mmです研磨車速度は1400rpm,研磨車直径は200mm,研磨車給電モーターのトルクは1.5N.mである.
HOTMANの内部研磨機 IG200 は,信頼性と精度の高い内部研磨システムを必要とする人にとって完璧なツールです.それは使用しやすく,強力なモーターを持っています.この機械は,非常に耐久性があり,スムーズな操作を提供します高品質なコンポーネントと信頼性の高いパフォーマンスで お金に最適な価値を得ていると確信できます
我々は,高品質の内部グリンドル 組み立てを 内部グリンドル システムのための先進的な内部グリンドル 機械で提供します.
