商品の詳細:
お支払配送条件:
|
| 磨き頭回転角: | 360° | 磨き方法: | 表面磨き |
|---|---|---|---|
| 磨き車 の サイズ: | 200mm | 磨き車速さ: | 3000回転/分 |
| モーターパワー: | 2.2KW | 総寸法: | 1200mm × 1000mm × 1800mm |
| 製品名: | ユニバーサル・グライディング・マシン | テーブルフード: | 0.1-3.0mm/min |
| テーブルサイズ: | 400mm × 200mm | テーブル旅行: | 400mm × 200mm |
| 垂直フード: | 0.1-3.0mm/min | 垂直移動: | 300mm |
| 電圧: | 380V | 体重: | 1000kg |
| ハイライト: | 複合材料の磨き機,ユニバーサル OD ID グリンドル,ユニバーサル・グライディング・マシン |
||

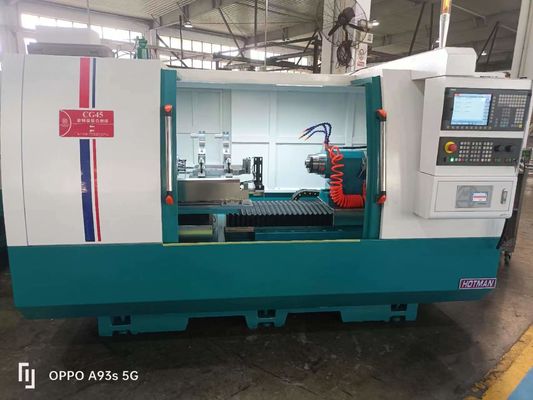

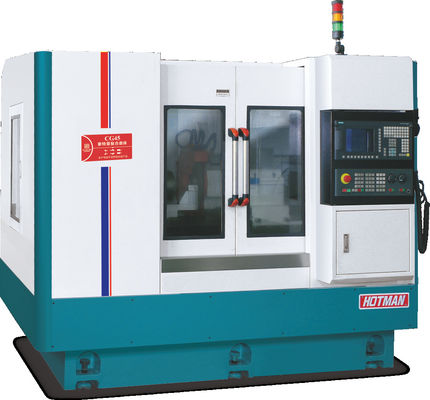

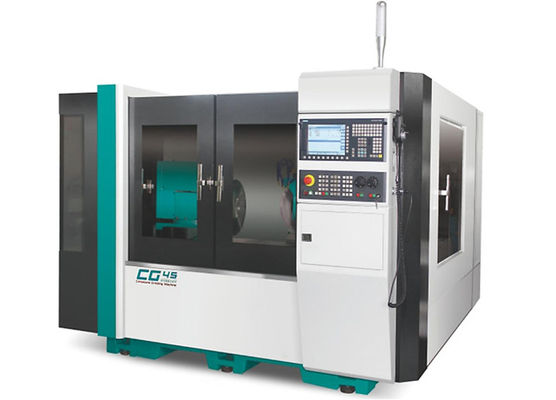

高精度CNCユニバーサルOD&ID研磨機-CG45
中輪,内角,外角,外角,外角,端面を1つのクランプで統合して磨くことができる複合磨機です.標準配置はシメンスCNCシステムです.選択できる多くのオプションアクセサリーがあります自動回転装置,自動外径測定装置,自動端面測定装置,磁気紙テープフィルター装置,油霧収集装置などを含む.
1モジュール式組み立て:複合磨削の新たな革命を起こす.

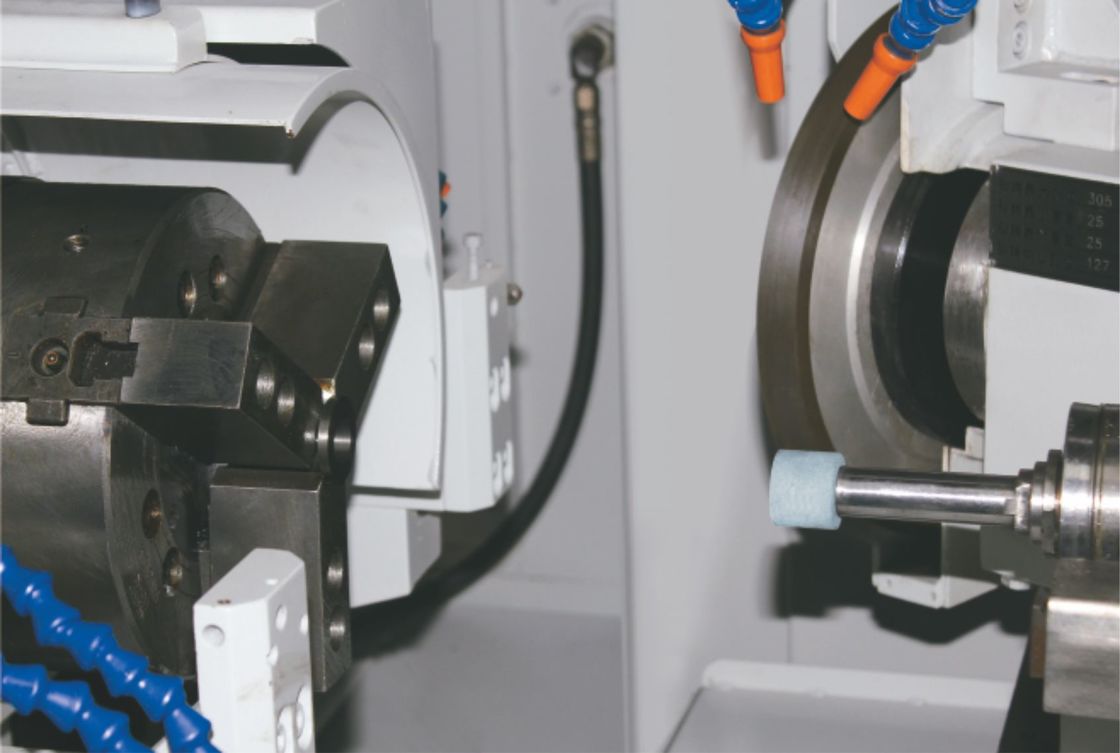

2. 内側と外側を磨くことができる
内部研磨輪のスピンドルストロック: 0~470mm
円筒式研磨輪のスピンドルストロック: 0~365mm
3総合的な特徴:
(1). 固定,内輪,内角,外輪,外角,末面複合統合磨削を完了することができます.
(2) 中小型の加工用パーツに適した高精度複合磨削ソリューションを提供する.
(3) について
産業用大量生産のニーズを満たすために,自動給餌と受信システムを設置することができます.
(4) 外輪/内輪磨削モジュールは,要求に応じて柔軟に組み合わせられ,異なる磨削形とプロセスに適応できます.
(5) 制御システムは使い勝手で,学習が簡単です. 作業部品の磨きと磨きホイルの敷き布団は,機械ツールで迅速にプログラムできます. オンライン測定装置をインストールできます.
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4精密なDDモーター (直接運転) とハイデンハイン格子ライナーがオプションで,CNCシステムを通して精密にヘッドストックを動かすことができます.外部のコーンと内部のコーン磨きのために非常に便利です.
5磨き車 の円筒型 スピンドルは,FAG 高精度 スピンドルベアリング構造,スリーブ型構造を採用し,分離潤滑を必要とせず,維持が簡単です.金属と金属の接触をなくし,ほぼ永久的な使用寿命を得ることができます. 磨き輪のスピンドルは高硬さと高精度の特徴を持っています. 特殊な作業部位を磨き,磨き輪の速度を調整して線形速度を増加させることができます.内部スピンドルは,内部と外部のモーターの共鳴を防止するために高速電気スピンドルを使用.
6. 内輪磨削,内角磨削,外輪磨削,および端表面磨削を1台のマシンで実現します.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
| テーブル最大回転直径 | mm | 320 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
