商品の詳細:
お支払配送条件:
|
| 研ぎ輪の直径: | 200mm | 砥石モーターの冷却方法: | 空気冷却 |
|---|---|---|---|
| 磨き車モーターの電流: | 4A | 磨き車 の エンジン 効率: | 90% |
| 研ぎ輪のモーター周波数: | 50hz | 磨き車モーターの寿命: | 10時 |
| 研ぎ輪のモーターの騒音レベル: | 60dB | 研ぎ輪のモーターパワー: | 2.2KW |
| 研ぎ輪のモーター動力因数: | 0.8 | 粉砕車輪モーター保護レベル: | IP54 |
| 研ぎ輪のモーター速度: | 1420回転/分 | 研ぎ輪のモータートルク: | 2.5nm |
| 磨き車モーターの電圧: | 380V | 磨き車速さ: | 4500rpm |
| モデル: | CNC ツール 磨き機 | ||
| ハイライト: | IP54 CNC 穴を磨く機械,2.2KW CNC 掘削磨き機,多機能のCNCツール・グリンド |
||

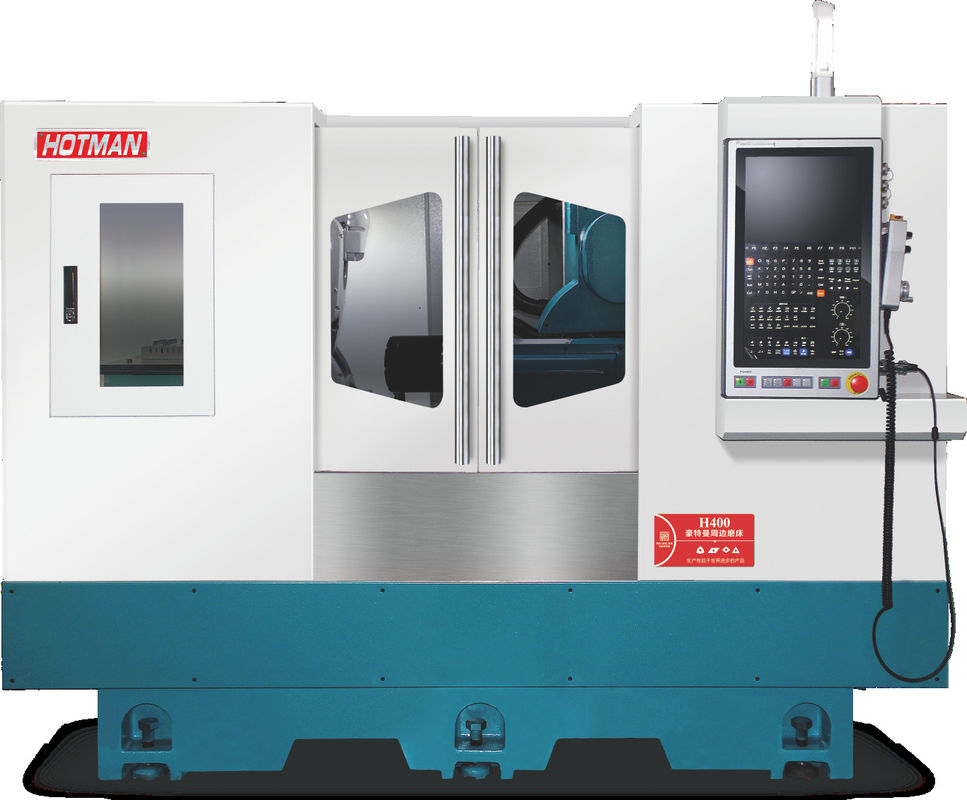

H400
装置の説明:
1機械の特徴:この機器は,主に硬合金,陶器およびCBN材料の溝と切削ツール磨削に適した4軸磨削センターに属します.先進的な数値制御システムを採用6軸ロボットのロードと卸荷を認識し,すべてのアングル回転を認識し,刃の回転プロセスを削減し,効率をさらに向上させ,磨き時間を短縮することができます.また,さまざまな標準および非標準ツールの磨きは,ツール変更によって実現することができます..
2研磨部品とオン・ドレッシング,オフライン・ドレッシング装置:
ヤスカワのサーボモーターは,外側の丸い砂修理ロールを制御するために内部で使用されます.自動砂修理は,手動的な二次固定と分解ステップを削減します.労働費と生産時間の節約モーター付きのスフィンダは大きな磨き輪の回転を動かし,XZ軸はフィードを動かす.
3XとZの部品:
先進的な線形モーター直送技術により 機械トランスミッションによるエラーと磨きが減少し 格子ライナーがもたらす 完全な閉ループフィードバックが各シャフトの応答速度と高速操作を保証するために高精度と高効率を 達成するために
4ロボットは材料を送信し受信します
作業部品は6軸ロボットによって輸送され,高度な生産効率と高精度で固定されます.操作プロセス:
レーザーセンサーが作業部位を検知し識別しロボットは材料のトレイに移動し,処理される作業部位をピックアップし,最初はブールと汚れを吹くチップ吹き箱に移動します作業頭に送り出し 処理します
5操作が簡単で,CNC操作システムも使いやすい.
ホットマン&リヌック Rhennakによって, ユーザーフレンドリーなグラフィックプログラミングソフトウェアの最新世代の開発, シンプルで迅速な設定と直感的なユーザーインターフェース,操作者の入力複雑なGコードとサブルーチンを必要としませんプログラムと設定がより迅速になるため,操作が簡単で簡単に学習できます. ユーザー体験と操作感が優れています.
6完全なカバー:
非常に美的な色外観デザイン,機器は閉ざされたカバーを採用し,非常に作業パーツ磨き音を削減し,石油霧,廃棄ガス,磨削液の生産プロセス,油霧浄化器とフィルタリングシステムで使用できる環境保護に有利です.
シリンダー自動ドア,効果的に油漏れを抵抗し,材料トレイの不純物の蓄積を防ぐ.
自動火消し機はオプションで,顧客によって装備され,機械の安全性を大幅に向上させる.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
処理能力
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 2本の指 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
