| クロスフィード: | 0.02mm | 頻度: | 50Hz |
|---|---|---|---|
| 研ぎ輪の直径: | 200mm | 磨き車速さ: | 3000回転/分 |
| マックス 磨き高さ: | 300mm | マックス 磨き長さ: | 500mm |
| 最高。粉砕の幅: | 200mm | モーターパワー: | 2.2kW |
| 純重量: | 1400kg | 総寸法: | 1700mm*1400mm*1700mm |
| テーブルサイズ: | 600mm*200mm | テーブル速度: | 1-25m/min |
| テーブル旅行: | 600mm*200mm | 垂直型飼料の分類: | 0.005mm |
| 電圧: | 380V | ||
| ハイライト: | 380V 表面磨き機,50Hz 表面磨き機,多機能の精密表面の粉砕機 |
||

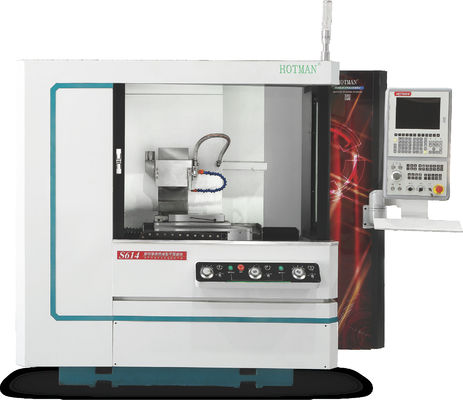

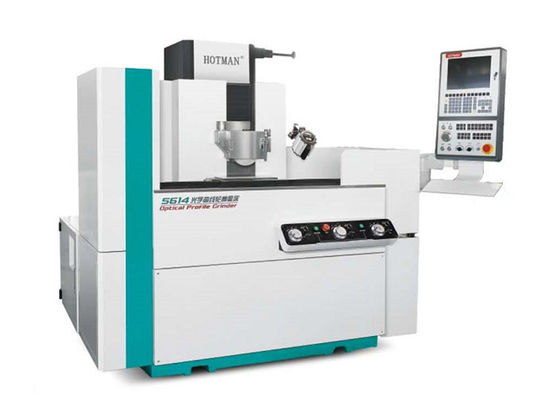

高精度金属表面磨き機
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
処理能力
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 2本の指 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
機械の精度基準:
1磨き機の精度試験項目のリスト
会社の各表面研磨機は",研磨機の精密設計検査表"で指定された精度に達した.磨機の"精密設計検査テーブル"は同時に顧客に渡さなければならない..
"磨き機精度点点検査一覧"に記載されている内容については,付録を参照してください.
2標準精度
ホットマンの研磨機で研磨 (研磨) した後,次の要件を満たす必要があります: (異なる材料のために異なる研磨車を使用する必要があります)
粗末な磨き (一般的に磨き量は0.01~0.02mm)
微細磨き (一般的に0.001~0.005mm)
| 違う 違う | 機械の種類 | 作業部品のサイズ (MM) | 平らさ | パラレリズム | 終わって |
| 1. | S614 | 300*150*50mm | 0.005 | 0.005 | ラ04 |
1ホットマンは受付作業を 率いており 買い手は協力を担当します
2購入者は,技術提案の図面の要求に適合する特定の数のパーツを納品3日前にホットマン工場に送らなければなりません.
3 ホットマンは,購入者が提供した図面と部品に従ってサンプルを製造します.
4購入者がHotmanのサンプルが合格であることを確認した後,Hotmanは契約の配達方法に従って商品を配達することができます.
5"最終承認 -- ユーザーサイト"
6"受付内容:ホットマンは,購入者が以前に提供した図と部品に従ってサンプルを作成し,ホットマンは購入者にサンプルを作成します.
7"20以上の連続した研磨製品が合格した場合,それらは受け入れられる.
8機械が使用者の工場に到着した後,A側が機械を開封し,配置し,電源を準備します.スピンドルオイルと切断・磨削液工場に来て インストール,デバッグ,最終承認を通知します
9"機械ツールの精度試験:ホットマンが発行した機械ツールの精度試験表に従って.
10図面に準拠した寸法です
11"上記品が検査に合格した後,両者は受付書類に署名する.
12販売後の設置と稼働
13ホットマンは 設置と稼働を担当します
14,機械が顧客の場所に到着した後,ホットマンの顧客サービススタッフは,顧客の助けで機械をインストールし,デバッグを開始します.そして,デバッグが完了し,顧客がマシンを受け入れるまで.
15 ホットマンの顧客サービススタッフは,顧客に注意を要する事項を明確に説明し,現場で証明し,顧客オペレーターができない場合,無料の指導を提供します指導期間は通常2日以内です.
16 購入者は,使用中に機械に欠陥を発見した場合,Hotmanに最初に通知しなければならない.そしてホットマンは24時間以内に購入者の工場に到着します. 欠陥は電話通信でクリアできない場合..
17 ホットマンは,機器が1年間動作することを保証します.この期間中,製品が正常な操作と保守下で損傷した場合,ホットマンはそれを修理または代用します (水力オイルフィルター要素などの消耗品を除いて).
