商品の詳細:
お支払配送条件:
|
| 軸: | 3軸 | 制御システム: | FANUC 0i-MD |
|---|---|---|---|
| 冷却システム: | 空気冷却 | 給餌率: | 1-10000mm/min |
| 最大負荷: | 1000KG | 名前: | ゲントリー CNC マシン |
| 位置付け精度: | 0.005mm | パワー: | AC380V/50HZ |
| 繰り返し可能性: | 0.005mm | スピンドル: | 高速 スピンドル |
| スピンドル速度: | 0-24000rpm | テーブルサイズ: | 2000mm × 1500mm |
| 旅行: | X軸: 2000mm,Y軸: 1500mm,Z軸: 500mm | タイプ: | CNC 機械 |
| 体重: | 5000kg | ||
| ハイライト: | 3 軸 ゲントリー CNC マシン,ゲントリー CNC マシン 380V,耐腐食ガントリー表面磨機 |
||

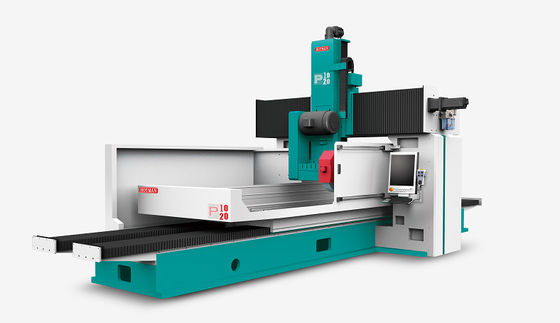

ガントリー表面磨機 P1020
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術パラメータ番号:
| 違う | ポイント | ユニット | モデル:P1020 |
| 1 | 作業台エリア | mm | 1000×2000 |
| 2 | 最大研磨面積 | mm | 1400×2300 |
| 3 | 作業台の最大負荷 | キロ | 5000 |
| 4 | テーブルからスピンドルの中心までの距離 | mm | 250〜1250 |
| 5 | 作業台の速度 | m/min | 1〜25 |
| 6 | 自動断続式給餌 | mm / フィード | 0.1-35 |
| 7 | 前と後ろのハンドホイール各スケール | mm | 0.001 |
| 8 | 前輪と後輪の回転ごとに | mm | 0.1/1/10 |
| 9 | 急速な動き | mm/分 | 3000 |
| 10 | 自動上下出力 | mm / フィード | 0.001-0. わかった099 |
| 11 | 上部と下部ハンドホイールの各スケール | mm | 0.001 |
| 12 | 手の輪は,それぞれの秤を上下に | mm | 0.20 |
| 13 | 高速な上下移動 | mm/分 | 240 |
| 14 | スピンドルモーター | kw | 18.5 |
| 15 | 研ぎ輪の速さ 50HZ | rpm | 1500 |
| 16 | 研ぎ輪の速さ | mm | Φ500×50×100×Φ203 |
| 17 | 前後モーター | KW | 1.8 |
| 18 | 上部と下部モーター | KW | 1.5 |
| 19 | 潤滑油タンクモーター | KW | 1/2 |
| 20 | 潤滑ポンプ | KW | 4/4 |
| 21 | 冷却水ポンプ | KW | 4/4 |
| 22 | 純重量 (推定) | キロ | 21500 |
| 23 | 総重量 (推定) | キロ | 22500 |
| 24 | パッケージのサイズ (L × W × H) | mm | 5500×3000×3100 |
