商品の詳細:
お支払配送条件:
|
| クロスフィード: | 0.5~5mm/min | 十字旅行: | 300mm |
|---|---|---|---|
| 研ぎ輪の直径: | 200mm | 研ぎ輪のモーターパワー: | 3kw |
| 磨き車速さ: | 1400回転/分 | 総重量: | 1800KG |
| マックス 磨き長さ: | 500mm | 最高。粉砕の幅: | 200mm |
| 純重量: | 1500kg | 総寸法: | 1700 x 1500 x 1700mm |
| テーブルサイズ: | 500×200mm | テーブル速度: | 2〜25m/min |
| テーブル旅行: | 600×300mm | 総モーター力: | 4KW |
| 垂直フード: | 0.2-2mm/min | ||
| ハイライト: | 自動表面磨き機 0.5MM/分,自動表面磨機 5MM/分,耐磨 高精度表面磨き機 |
||

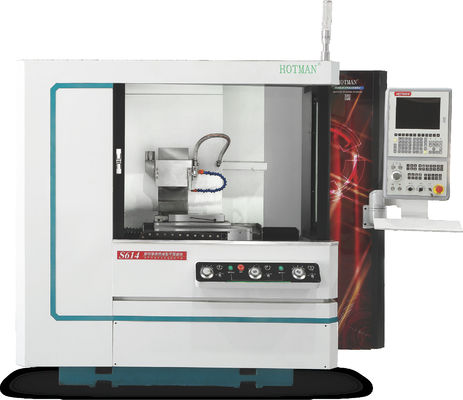

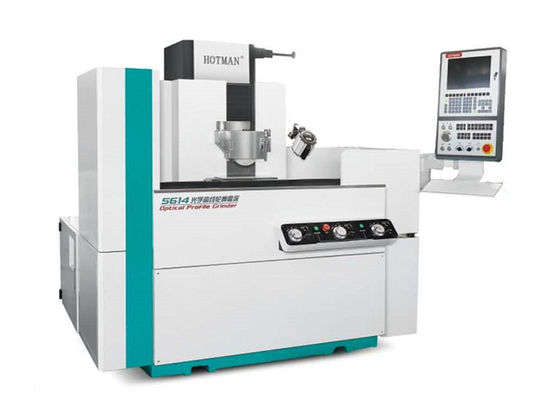

形状の表面磨き機-S614
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
処理能力
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 2本の指 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
1表面/輪郭/表面形状の磨き:

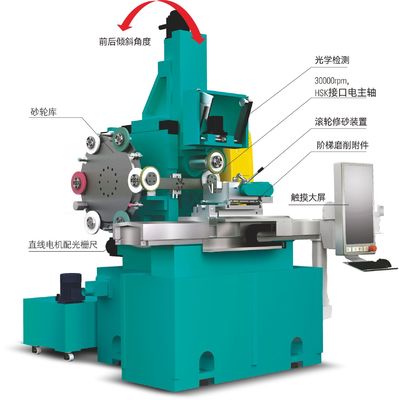

2複雑な部品のための高効率の磨きセンター:
●スライディングホイールや他のツールのためのコンパクトで柔軟な負荷オプション,一括のスライディング,フレスリング,掘削を完了します.
●大容量 の ツール 図書館,高速 研磨 輪 と 調理 輪
●自動切換装置
●優れた磨き性能と冷却性能
● 柔軟で多様な 荷物 選択
3シンプルで速い処理プログラム編集:
4柔軟で多様な負荷オプション:
