商品の詳細:
お支払配送条件:
|
| 磨き車 の 穴: | 50mm | 研ぎ輪の直径: | 200mm |
|---|---|---|---|
| 研ぎ輪のモーターパワー: | 2.2KW | 磨き車速さ: | 3000RPM |
| 磨き車 スピンドル モーター パワー: | 3kw | 磨き車 スピンドル モーター 回転角: | 360° |
| 研ぎ輪 スピンドル モーター 回転方向: | CW/CCW | 磨き車 スピンドル モーター 回転速度: | 3000RPM |
| 磨き車 スピンドル モーター 回転速度 正確さ: | ±0.1rpm | 研ぎ輪 スピンドル モーター 回転速度範囲: | 0-3000rpm |
| 研磨車 スピンドルモーター 回転速度 応答時間: | ≤2s | 研磨車 スピンドル モーター 回転速度 安定性: | ±0.1rpm |
| 磨き車 スピンドル モーター トーク: | 20Nm | 磨き車 スピンドル速さ: | 3000RPM |
| 磨き輪の幅: | 20mm | ||
| ハイライト: | 3000rpm CNCプロファイル磨き機,CNCプロファイル磨き機 耐磨性,安定したCNCツールとカッター磨き機 |
||

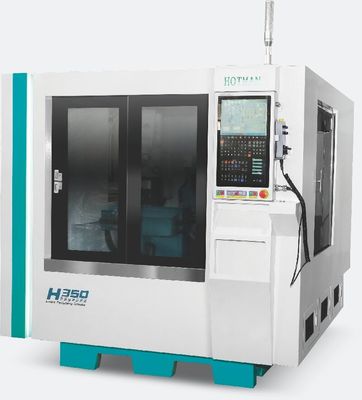

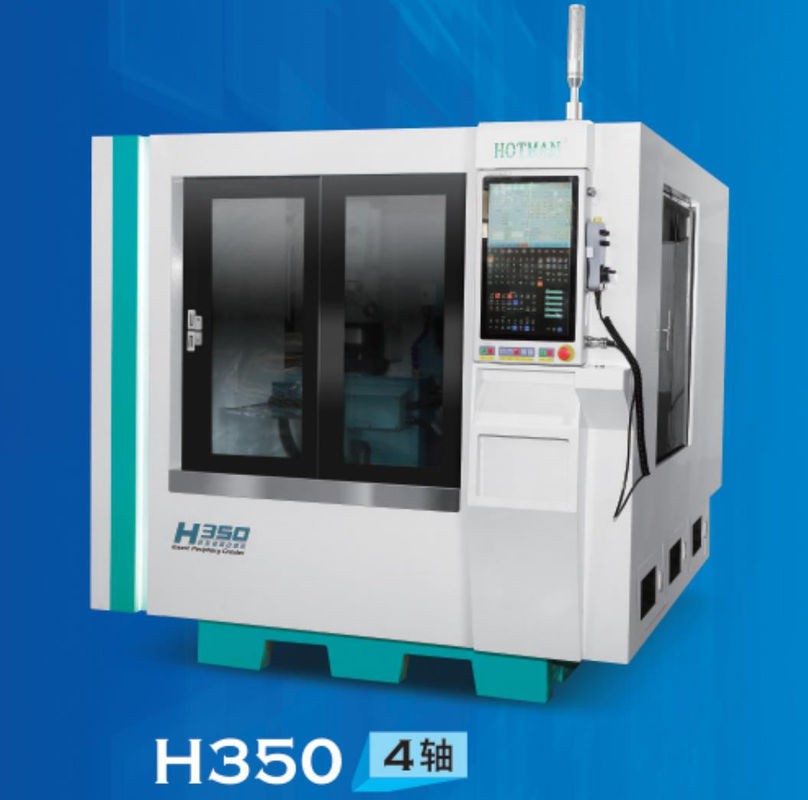

挿入機 磨機 H350
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
1硬合金/セラミック/CBNの磨き道具のために:
2. 技術仕様:
| プロジェクト | ユニット | モデルほら350 |
| C について-軸 | ||
| 脳卒中 | レベル | ∞ |
| 最大速度 | rpm | 120 |
| 位置付け精度 | アークセック | 7 |
| 繰り返し位置付けの精度 | アークセック | 2 |
| X軸 | ||
| 脳卒中 | mm | 100 |
| スピードフィード | mm/min | 10000mm/min |
| フード速度をカットする | mm/min | 0~3600mm |
| 位置付け精度 | mm | 0.005 |
| 繰り返し位置付けの精度 | mm | 0.002 |
| Z軸 | ||
| 脳卒中 | mm | 120 |
| スピードフィード | mm/min | 10000mm |
| フード速度をカットする | mm/min | 0~3000 |
| 位置付け精度 | mm | 0.01 |
| 繰り返し位置付けの精度 | mm | 0.005 |
| B軸 | ||
| 脳卒中 | レベル | -80°~+27° |
| 最大速度 | °/s | 120 |
| 位置付け精度 | アークセック | 7 |
| 繰り返し位置付けの精度 | アークセック | 2 |
| 砂輪の軸のパラメータ | ||
| 研ぎ輪の直径 | mm | 400 |
| 回転速度 | rpm | 1850~2500 年 |
| パワー | クワット | 10 |
| オンラインドレッサー | ||
| 研ぎ輪の直径 | mm | 150 |
| 最大速度 | rpm | 8000 |
| 脳卒中 | mm | 0~25 |
| トリムフィード率 | mm/min | 0.02 |
| サンダーシャフトの電源 | クワット | 1.0 |
|
処理パラメータ (製品仕様: 異なる仕様で道具を交換する必要があります) |
||
| 最大厚さ | mm | 16 |
| 最大回転直径 | mm | φ50 |
| C軸のツールの固定 (製品に応じて増加することができます) | ||
| 設置容量 | ||
| 総力 | KW | 23.5 |
| サイズ (長さ * 幅 * 高さ) | mm | 2000*2400*1950 年 |
|
オイル冷却フィルター装置のサイズ (オプション) |
mm | 1800*1200*1500 |
| 機械の純重量 | 体重 | 6500 |
