商品の詳細:
お支払配送条件:
|
| 磨き車: | Diamond/CBN | 研ぎ輪の直径: | 100~200mm |
|---|---|---|---|
| 砥石モーターの冷却方法: | 空気冷却 | 磨き車 の エンジン 効率: | ≥90% |
| 研ぎ輪のモーター周波数: | 50/60Hz | 研ぎ輪モーターの保温レベル: | クラス F |
| 磨き車モーターの寿命: | ≥10000h | 砥石モーター騒音: | ≤70dB |
| 研ぎ輪のモーターパワー: | 2.2-4Kw | 粉砕車輪モーター保護レベル: | IP54 |
| 研ぎ輪のモーター速度: | 3000~6000回転/分 | 磨き車モーターの電圧: | 380V |
| 砥石モーターの使用温度: | 40℃以下 | 磨き車速さ: | 3000~6000回転/分 |
| 製品名: | CNC ツール 磨き機 | ||
| ハイライト: | 耐腐蝕 CNC ツール 磨き機,CNC ツール 磨き機 50HZ,60HZ CNC 切断機 |
||

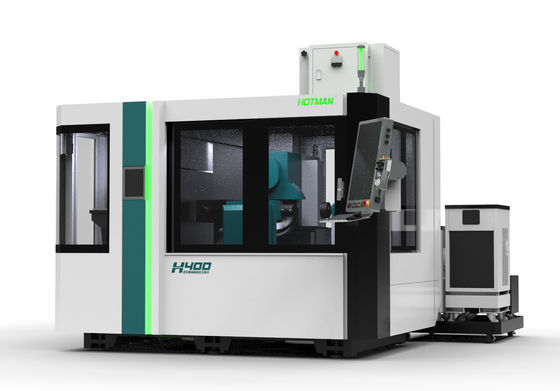

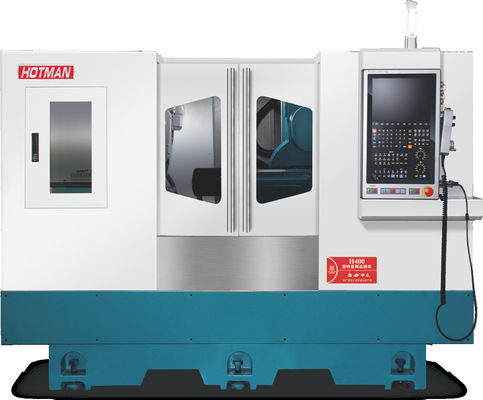

挿入機 H400
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
1硬合金/セラミック/CBNの磨き道具のために:
2. 技術仕様:
| プロジェクト | ユニット | モデル:H400 |
| C軸 | ||
| 脳卒中 | レベル | ∞ |
| 最大速度 | rpm | 120 |
| 位置付け精度 | アークセック | 7 |
| 繰り返し位置付けの精度 | アークセック | 2 |
| X軸 | ||
| 脳卒中 | mm | 150 |
| スピードフィード | mm/min | 10000mm/min |
| フード速度をカットする | mm/min | 0~3600mm |
| 位置付け精度 | mm | 0.005 |
| 繰り返し位置付けの精度 | mm | 0.002 |
| Z軸 | ||
| 脳卒中 | mm | 600 |
| スピードフィード | mm/min | 10000mm/min |
| フード速度をカットする | mm/min | 0~3000 |
| 位置付け精度 | mm | 0.01 |
| 繰り返し位置付けの精度 | mm | 0.005 |
| B軸 | ||
| 脳卒中 | レベル | -90°~+90° |
| 最大速度 | rpm | 120 |
| 位置付け精度 | アークセック | 7 |
| 繰り返し位置付けの精度 | アークセック | 2 |
| 砂輪の軸のパラメータ | ||
| 研ぎ輪の直径 | mm | 400 |
| 回転速度 | rpm | 1850~2500 年 |
| パワー | クワット | 10 |
| オフライン・ドレッサー | ||
| 研ぎ輪の直径 | mm | 150 |
| 最大速度 | rpm | 8000 |
| パワー | KW | 1.0 |
| インライントリマー | ||
| 研ぎ輪の直径 | mm | 150 |
| 最大速度 | rpm | 8000 |
| 脳卒中 | mm | 0~45 |
| トリムフィード率 | mm/min | 0.02 |
| サンダーシャフトの電源 | クワット | 1.0 |
|
処理パラメータ (製品仕様: 異なる仕様で道具を交換する必要があります) |
||
| 最大厚さ | mm | 16 |
| 最大回転直径 | mm | φ50 |
| C軸のツールを固定する (製品によって増やすことができます) | ||
| 設置容量 | ||
| 総力 | KW | 25 |
| サイズ (長さ * 幅 * 高さ) | mm | 3400*3600*1900 |
|
オイル冷却フィルター装置のサイズ (オプション) |
mm | 1800*1200*1500 |
| 機械の純重量 | 体重 | 7500 |
