商品の詳細:
お支払配送条件:
|
| 磨き車: | ダイヤモンド | 研ぎ輪の直径: | 200mm |
|---|---|---|---|
| 砥石モーターの冷却方法: | 空気冷却 | 磨き車モーターの電流: | 5A |
| 研ぎ輪のモーター周波数: | 50Hz | 砥石モーター絶縁グレード: | F について |
| 研ぎ輪のモーターパワー: | 2.2KW | 研ぎ輪のモーター保護グレード: | IP54 |
| 研ぎ輪のモーター速度: | 1400回転/分 | 研ぎ輪のモータートルク: | 4N.m |
| 磨き車モーターの電圧: | 380V | 砥石モーターの使用湿度: | ≤85% |
| 砥石モーターの使用温度: | 0〜40°C | 磨き車速さ: | 3000回転/分 |
| タイプ: | CNC ツール 磨き機 | ||
| ハイライト: | 安定したCNCツール磨き機,CNC ツール 磨き機 実用的な,多機能のCNCツール・グリンド |
||

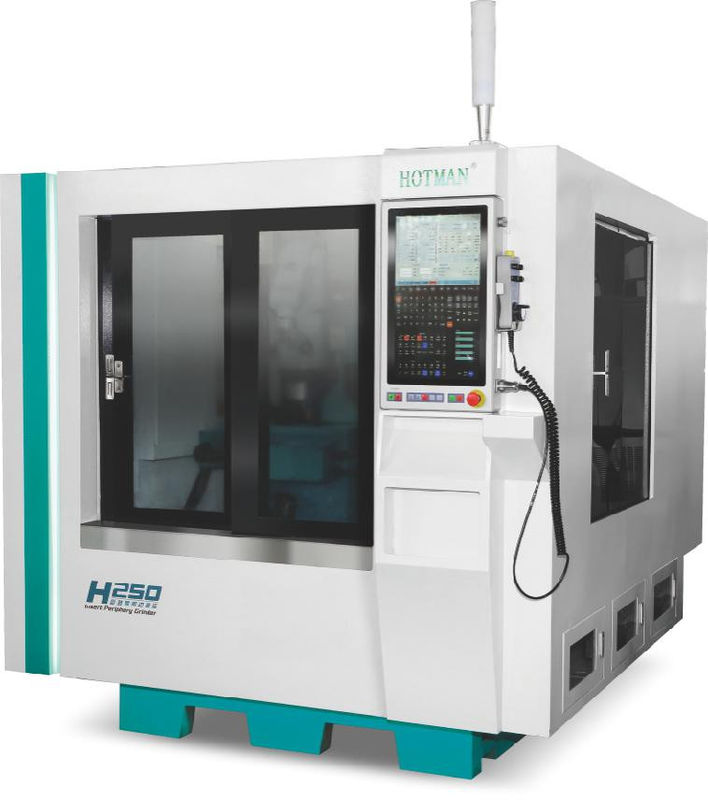

実用的な多機能安定高精度CNCツール磨き機H250
1複数の形に適応する
硬合金/セラミック/CBN用 均質な材料の刃の磨き
X軸のストローク: 100mm
Z軸のストローク: 120mm
2.H250 作業台:
手動調整 スクロールで振動範囲: -40°~+12°
3このシステムは6軸ロボットの作業を制御し,キーネスセンサーを通して作業部位が切断されているかどうかを検出し,識別します.処理された刃を吹風箱に入れて,バールの不純を吹く
46軸ロボット:自動積載と卸載,90°のフリップ・クランプ装置は,従来の並列積載と卸載の制限を回避します.
5増幅器内蔵CMOSレーザーセンサー: メモリー距離と参照背景の間に受信された光,透明で薄い作業部件を検出するために使用できます.
6.HOTMAN HotmanとLYNUC Rhennakによって開発された ユーザーフレンドリーな最新世代のグラフィカルプログラミングソフトウェア, シンプルで迅速な設定と直感的なユーザーインターフェース,オペレーターの入力複雑なGコードとサブルーチンを必要としません操作を学習しやすいので,プログラミングと設定がより迅速です. ユーザー体験と操作感が優れています.
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
| テーブル最大回転直径 | mm | 320 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
