| 研ぎ輪の直径: | 200-400mm | 研ぎ輪の電源エンジンパワー: | 1.5-3KW |
|---|---|---|---|
| 研ぎ輪の給餌速度: | 0~3000mm/min | 研ぎ輪のモーターパワー: | 7.5-15kw |
| 磨き車速さ: | 3000~6000回転/分 | 磨き車 スピンドル フィード モーター パワー: | 1.5-3KW |
| 磨き車 スピンドル 給餌速度: | 0~3000mm/min | 磨き車 スピンドル モーター パワー: | 2.2-4Kw |
| 磨き車 スピンドル速さ: | 0-6000rpm | 砥石主軸移動量: | 0-200mm |
| 磨き車 スピンドル 移動モーター パワー: | 0.75-1.5kw | 磨き車 スピンドル 移動速度: | 0~3000mm/min |
| タイプ: | CNC ツール 磨き機 | ||
| ハイライト: | 1.5KW CNC ツール 磨き機,3KW CNC ツール 磨き機,多機能のCNCツール切断機 |
||

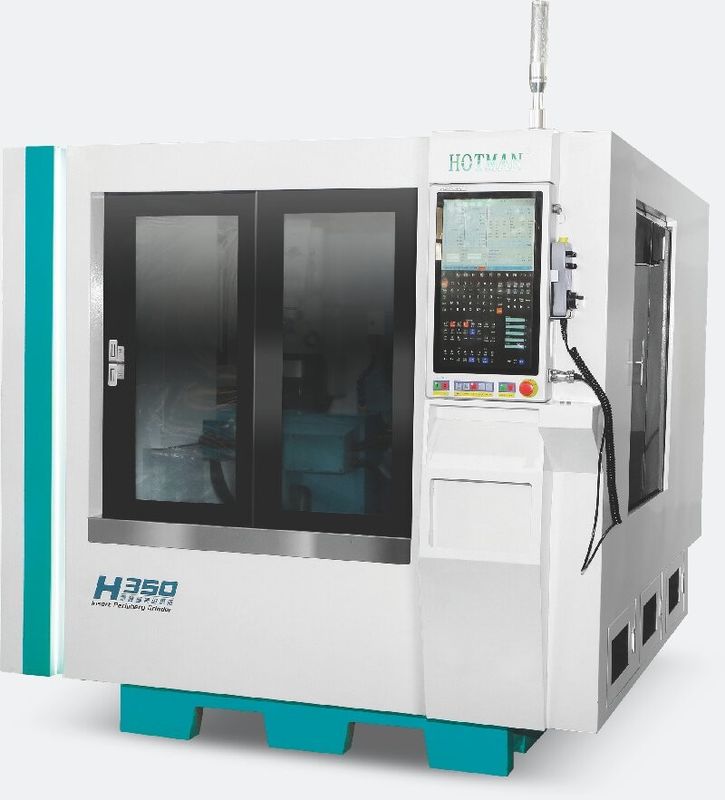

挿入機 磨機 H350
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
| テーブル最大回転直径 | mm | 320 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
1複数の形に適応する
硬合金/セラミック/CBN用 均質な材料の刃の磨き
X軸のストローク: 100mm
Z軸のストローク: 120mm
2. オンライン・ドレッシング・デバイス: 磨き中に磨き機をドレッシングすることができます. 電気スフィンデルは磨き機を動かし,砂を自動的に修理します.そして,スクリューサーボは,前後を動かす.
3.オフラインドレッシング装置:端面砂修理,モータースピンドルドライブフィードを実現し,最大速度は8000rpmです.
4磨き車: 材料の粒度が異なる作業部品の要求に応じて変更されるべきです. 磨き車のスピンドルは電気スピンドルで,最大速度は2000-4000rpmです.電力は10KW,トークは52Nm.
5.DDモーターは,スピンドルを回転させ,作業部位の360°回転を制御する.すべての方向に作業部位を磨くことができ,回転角は正確に制御できます.
6.シリンダー型"キーネスコンタクトセンサーは,運転装置なしでオンライン検出を可能にします.同じレベルの超高精度,精度3μm,解像度0.5μmを達成するために.安定して高精度測定を行うことができます異なる形状の製品の粗末な磨き前に補償を検出し,磨き後のサイズとベース補償;異なる刃の厚さ差と高さ差の計算機能が提供されています..
