CNC ツールの磨き機で異なる刃の形のための高度な磨きプロセス

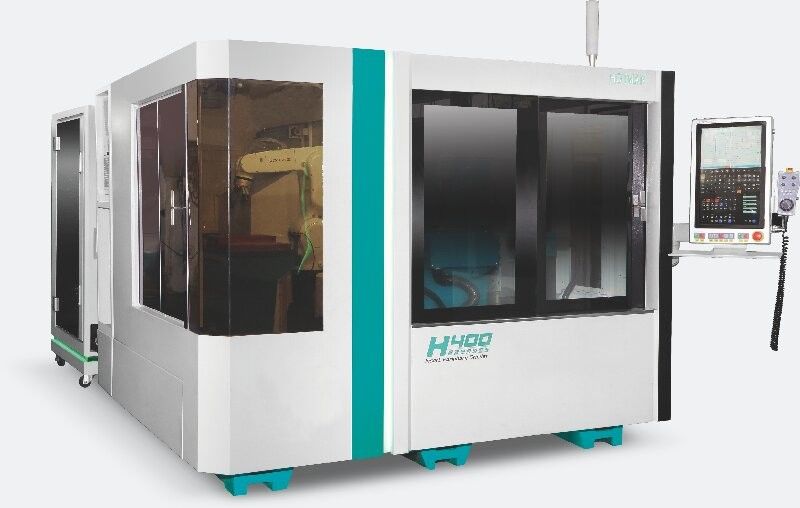

挿入機 H400

1複数の形に適応する

硬合金/セラミック/CBN用の特殊 均質な材料の刃の磨き

2. 異なる形状の刃の磨きプロセスに適応:

(1) についてこの機器は,四軸磨削センターに属し,交換可能な刃の周辺,負のチャンファリングアングル,バックアングルおよびRアングルを完全に処理することができます.

(2) についてローディングと卸荷は6軸ロボットによって実現できます すべての角度で回転を認識し 刃の回転プロセスを削減できます効率をさらに向上させ,磨き時間を短くします自動ブランキング,自動検出,自動清掃製品,自動磨き輪のドレッシング

(3) について検出機能は,自動的に欠陥製品を再磨し,自動的に次のワークピースを修復することができます.

(4) について独立開発された機械シミュレーションソフトウェアは,誤操作や衝突を効果的に防ぐことができます.

(5) について各種標準型および非標準型切削工具は,道具の交換によって磨くことができます.

装置の説明:

1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.

2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など

4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.

5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.

6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.

7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
