商品の詳細:
お支払配送条件:
|
| 冷却液タンク容量: | 50L | 研ぎ輪の直径: | 200mm |
|---|---|---|---|
| 研ぎ輪のモーターパワー: | 2.2KW | 磨き車速さ: | 1450回転/分 |
| 総重量: | 1600KG | 最高。粉砕の直径: | 200mm |
| マックス 磨き長さ: | 500mm | 最大。テーブルロード: | 100kg |
| 純重量: | 1500kg | 総寸法: | 1700×1500×1750mm |
| 電源: | 3-phase 380V 50Hz | テーブル速度: | 2-20rpm |
| テーブル回転角: | ±5° | タイプ: | 円柱粉砕機機械 |
| 作業頭エンジンのパワー: | 0.75kw | ||
| ハイライト: | 3 段階 円筒式 磨き機,50Hzシリンダ式磨き機,多目的小型円筒式磨機 |
||

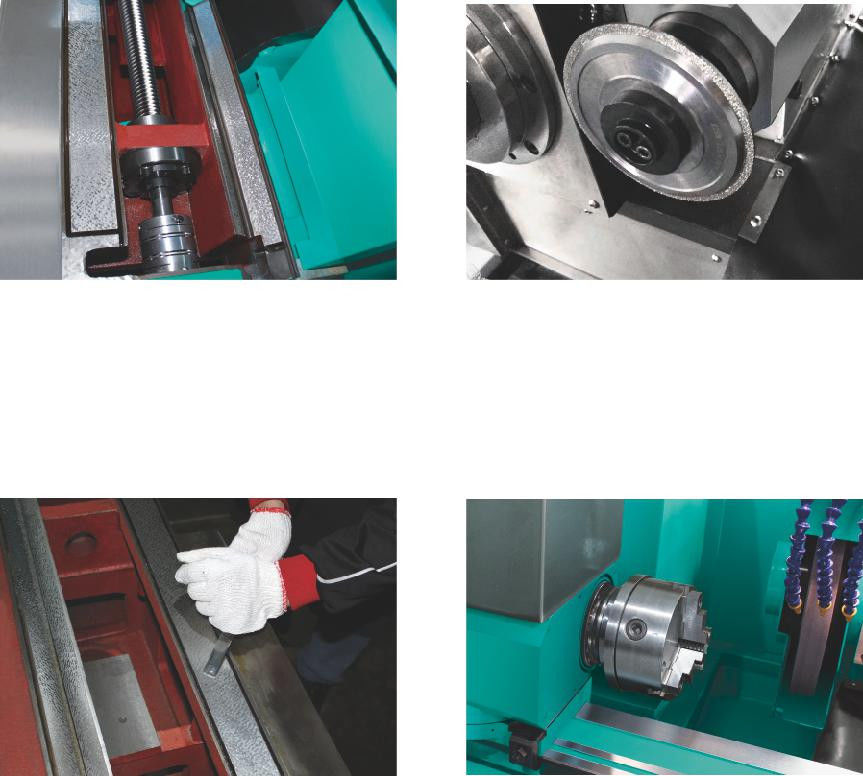

円筒式磨機 主メカニズム
主なメカニズム 正確な設置手順:
1.静的スピンドル:
静的圧力ベアリングオイルフィルム,始動から停止まで常にオイルフィルムのサポートの下で動作し,非常に低い磨き. 長寿命,高い回転精度,オイルフィルムの硬さ,機械は長時間精度を維持することができます.
2. モータースピンドル:
高速,低振動,低騒音,スムーズな動き 高処理効率,低粗さ,高精度
3.C3級ボールスクロール:
静的潤滑特性により,摩擦相互作用は減少し,硬さと位置位置精度を増加させることができます.
4. ローラー型研磨輪修理装置 (CNCシリーズではオプション):
5ガイドレール:
- V-フラットレールの組み合わせ設計,磨きの安定性を確保する.
手のスパチュラ:
ガイドレールの接触面は,精密な手作業と潤滑油システムによって減少し,高精度で磨き抵抗性のある軸性運動を保証する.
6スピンドルヘッド
3つのマハチャックを設置し,異なるワークピースの調査を促進するために異なる作業チャック設計とマッチすることができます.磨きスピンドルは,センターと同時に移動する機能があります, ユーザは上部加工と3爪クランプ加工 (特殊アクセサリー) で迅速な変換を行うことができます.
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:

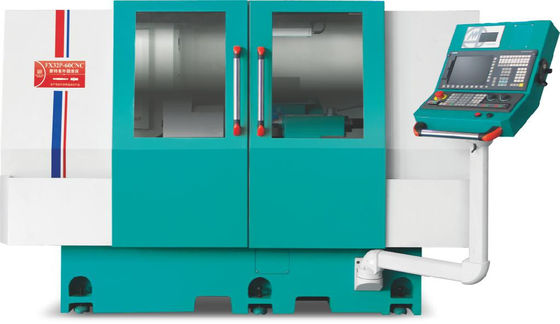

| プロジェクト | ユニット | モデル:FX32P-60CNC | |
| テーブル最大回転直径 | mm | 320 |
最大距離 | mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
| 供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
頭枠 | スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
バックシート | 自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
作業台 | 軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
| 研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
| 機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
