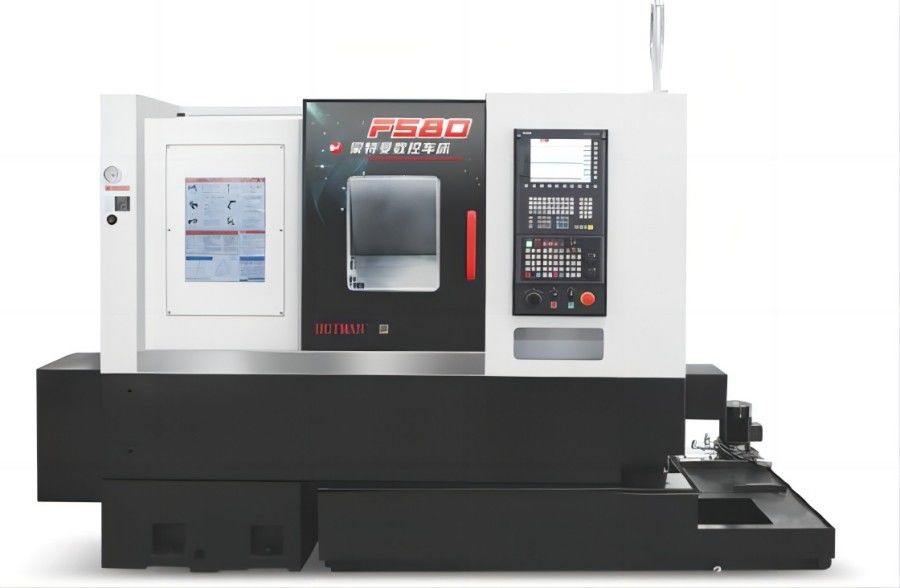

精密CNCターネ F580 重量切断とサーボプログラム可能な尾座モータースピンドル

中国 Guangdong Hotman Machine Tool Co.,Ltd. 認証
中国 Guangdong Hotman Machine Tool Co.,Ltd. 認証
オンラインです

精密CNCターネ F580 重量切断とサーボプログラム可能な尾座モータースピンドル

精密CNCターネ F580 重量切断とサーボプログラム可能な尾座モータースピンドル
精密CNCターネ F580 重量切断とサーボプログラム可能な尾座モータースピンドル

大画像 :  精密CNCターネ F580 重量切断とサーボプログラム可能な尾座モータースピンドル

商品の詳細:
起源の場所: 中国
ブランド名: HOTMAN
証明: CE
モデル番号: F580 について
お支払配送条件:
最小注文数量: 1
価格: RMB1/SET
パッケージの詳細: 木製の箱
受渡し時間: 60 日
支払条件: T/T
供給の能力: 30
詳細製品概要
コントローラー: FANUC 0i-TD 冷却剤システム: そうだ
材料: メタル 最大回転直径: 200mm
最高の回転長さ: 300mm 製品名: 精密なCNC回転機
スピンドルモーターの電源: 7.5KW スピンドル速度: 6000回転/分
テイルストック・テンパー: MT4 心押し台旅行: 200mm
ツールマガジン容量: 12PCS ツール・シェンク: BT2 医療
X/Z 軸の給餌率: 10/15m/min X/Z 軸の高速横断: 20/30m/min
X/Z 軸移動: 200/300mm
ハイライト:

金属精密CNC回転機

,

精密なCNC回路 耐磨性

,

実用的なCNC自動回転機

精密CNC回転機F580

1重量切削:高硬度スペンダルとツールタワー

2.F580A サーボプログラム可能な尾座

● スピンドルベアリングは,輸入されたプリプレスされた高精度のコーベルボールベアリングを採用し,スピンドルが高硬さと精度を備えています.

●正確なインデックスで集積された切断塔加工中に干渉パターンを増やすために,切断塔と滑り塞輪鋳造は強化されています ツールタワーの周囲とターニング半径切断性能をさらに向上させる.

●機械ツールのガイドレールを広げ,リードスクリューの直径を拡大し,機械ツールの切断硬度をさらに改善し,重量切断加工に有利です.

●セルボプログラム可能な尾座,標準で活気の中央部 (オプション内蔵回転袖)


装置の説明:

1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.


2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など

4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.

5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.


6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.

7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.

技術仕様:


プロジェクトユニットモデル:FX32P-60CNC






処理能力



テーブル最大回転直径mm320

最大距離
2本の指

mm600
最大磨き直径mm320
2つの頭皮心臓間の最大負荷キロ (b)60 (トップワーク)/20 (作業員のみ)
研ぎ輪の大きさ (直径 × 幅 × 開口)mm455×38 ((32-50) ×127
研ぎ輪の速さrpm1650
研ぎ輪の最大線形速度m/s40 (高速磨き車 65まで)
 スライドウィール・ドレスリングmm自動型


磨き車頭

供給角度レベル90
フードストロークmm250
X軸 速度の移動m/min6
X軸の最小供給量mm0.001



頭枠

スピンドル速度rpm50〜500
スピンドル形 同期または中心化
指の仕様 MT-4



バックシート

自動望遠鏡距離mm40
指の仕様 MT-4



作業台

軸Z 急速移動速度m/min8
最小Z軸給餌量mm0.001
最大移動量mm550
回転角度レベル+ 6/-9


モーター

研ぎ輪のスピンドルモーターKW3.75/5.5
X軸のエフティングモーター (サーボ)KW2.2
Z軸のエフードモーター (サーボ)KW2.2
ヘッドフレーム スピンドルモーターKW0.75
冷却ポンプモーターKW0.75
潤滑油エンジンKW0.25*2
尾油ポンプモーターKW0.75


ほか

機械の純重量キロ3300
機械の総重量キロ3500
パッケージのサイズ (長さ * 幅 * 高さ)mm2800*2000*2000




F580M サーボプログラム可能な尾座/電源切断塔

●BMT55電動工具ホルダーインターフェイス,ターンフリーディング複合材料加工を実現します.

●高速で高精度で組み込まれたモータースピンドルでスピンドル,中間伝送メカニズムをキャンセルし,高速運転中に振動と熱変化を減らす.機械の精度と優れた表面荒さを確保.

●自動設置インターフェースを備えており,自動生産ラインに迅速かつ簡単に拡張できます.

●完全に閉ざされた保護装置で 70KGの高圧水システムで装備できます

●セルボプログラム可能な尾座,標準で活気の中央部 (オプション内蔵回転袖)

●スピンドルには高精度のインターポレーション加工と高い信頼性の高い角位置付けを実現するためのエンコーダーが装備されています.
