高精度3軸のCNC中心のない磨き機,複数の種類の磨き車

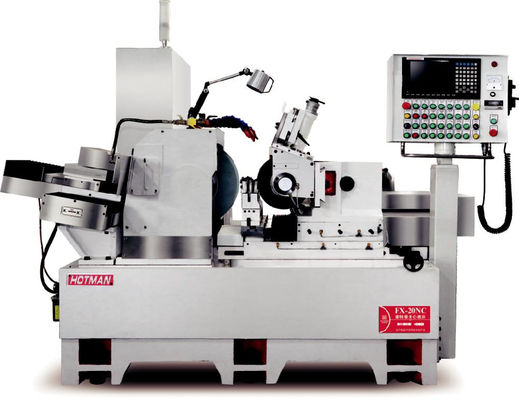

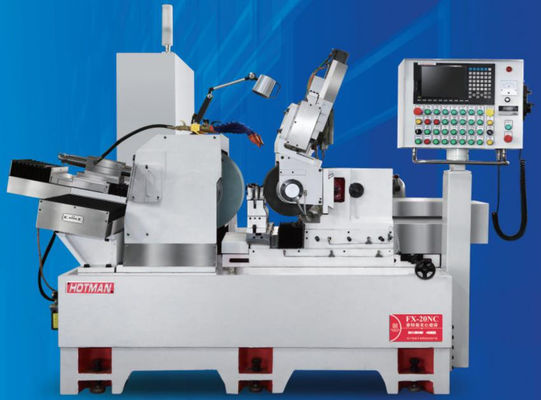

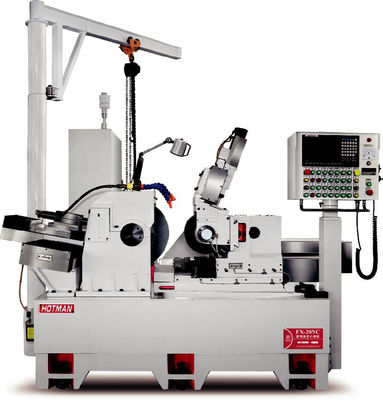

高精度CNC中心のない磨き機FX-20CNC-3


1超磨き力
2砂輪の軸は水静止主軸です
3. 大直径の作業部品の磨きが好ましい
●重力センターが低い設計により,磨きの安定性が向上し,長時間機械の精度を保証できます.
●超磨き力,大直径の工件加工に適し,加工時間を大幅に短縮します.
●自動装置の設置には非常に適しています.例えば,操作器で持ち上げ,磨き,自動給餌,受信などです.




磨き輪の装飾部品:

●砂の修理システムは2軸連結を採用し,サーボモーターとボールスクリュー駆動で,磨砂輪の形成精度は高く,ドレッシング速度は速い.

● ローラー・ドレッシングは,単点砂筆と簡単に交換して,様々な種類の磨き輪のドレッシングを実現できます

●ローラー・ドレッシングと相互修復を用いたウォルフレン・ステール・ロング・スティールの磨き,砂の修理効率は速い,磨き車切断面は平らである.研ぎ輪の接触面を大きくし,より均一にすることができます.

装置の説明:

1. 機体と部品はミルハナ高級鋳鉄FC30で鋳造されています. これは人工的に標準化された熱処理,そして自然老化で処理されています. 部品はYASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.

研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です.高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.

尾座は,硬くて頑丈であるように設計されている.鋳鉄のボディに挿入された硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダル作業部件の卸荷を容易にする.

機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を確保するために,自動潤滑システムで継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

シメンス 828D CNC自動研磨システムと 副開発,人間と機械の対話 愚か者操作内穴磨き装置を含む.自動端測定装置,自動外径測定装置など

研磨料システムは,自動潤滑システムとC3レベルの精密研磨ボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.


技術仕様:
