商品の詳細:
お支払配送条件:
|
| 冷却液ポンプモーターパワー: | 0.2-0.5 kW | 磨き車 の 穴: | 50～100mm |
|---|---|---|---|
| 研ぎ輪の直径: | 200-400 Mm | 研ぎ輪のモーターパワー: | 2-5のkW |
| 磨き車速さ: | 1000〜2000回転/分 | 磨き輪の幅: | 20~50mm |
| マックス 磨き長さ: | 200〜300mm | 最高。工作物の重量: | 50-100のkg |
| 総寸法: | 1000*1000*1500mm | テーブルモーターパワー: | 0.2-0.5 kW |
| テーブル速度: | 0.1-0.5 m/min | テーブル回転角: | 0～30° |
| テーブル回転速度: | 0〜10°/分 | タイプ: | カムシャフト磨き機 |
| 体重: | 1000-2000 KG | ||
| ハイライト: | 2軸のカムシャフト磨き機,カムシャフト磨き機 多用途,耐着性キャムグリンダー |
||

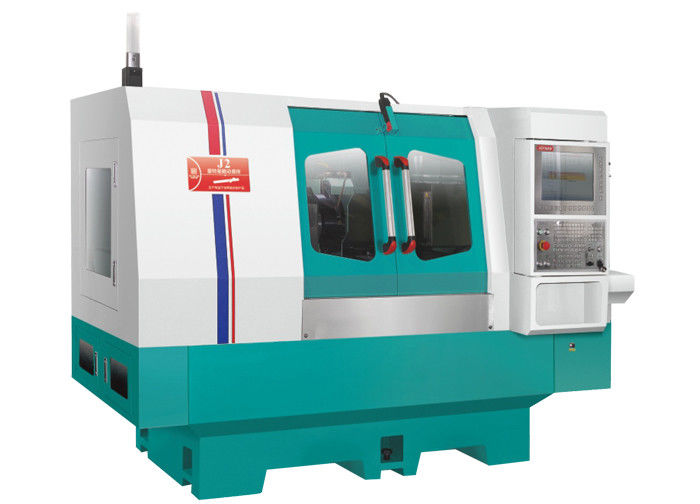

J2 カムシャフト磨き機
特徴:
1. CNCの2軸インターポレーションリンクは,完全に閉ループフィードバック制御の磨き車 (X軸) の供給と作業部件の回転 (C軸) に採用されています.クランクシャフトの作業部品の効率的な精密磨削を達成するために.
2. 磨き車スフィンダ,静的および静的液体懸垂モータースフィンダ,高硬さ,高速,低振動,高磨き力.
3ライン速度は70m/s
(1) 内蔵されたRenishawエンコーダーを持つ移動可能な作業センタースピンドル.
(2) シャック負荷容量 150Nm
(3) 精密な角形接触ボールベアリング
(4) 丸さ≤1μm
(5) 大きく回転する角度
(6) 中央に冷却液
(7) 常磁気同期モーターで駆動
(8) 位置停止機能
高い硬さのある作業頭と移動可能な作業センターは,高い硬さと高精度な角接触ボールベアリングとコーンロールベアリングによって支えられています.スピンドルに最も安定性と極端な硬さを与える.
コーンチャックMT-4は,固定装置の張力装置と冷却液が通過できる φ24mmの中央穴を持つスピンドルで使用される.
作業ヘッドは,変速のソディックデジタルACサーボモーターによって駆動される.不規則なパーツは,迅速かつ正確なスピンダル位置付け,インタラクティブなX軸およびC軸により磨きることができます.
装置の説明:

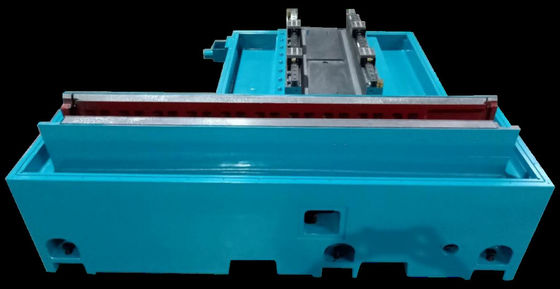

1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
|
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
|
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
|
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
