ホットマン 安定型E250 円筒式磨き機 多目的 6000r/min

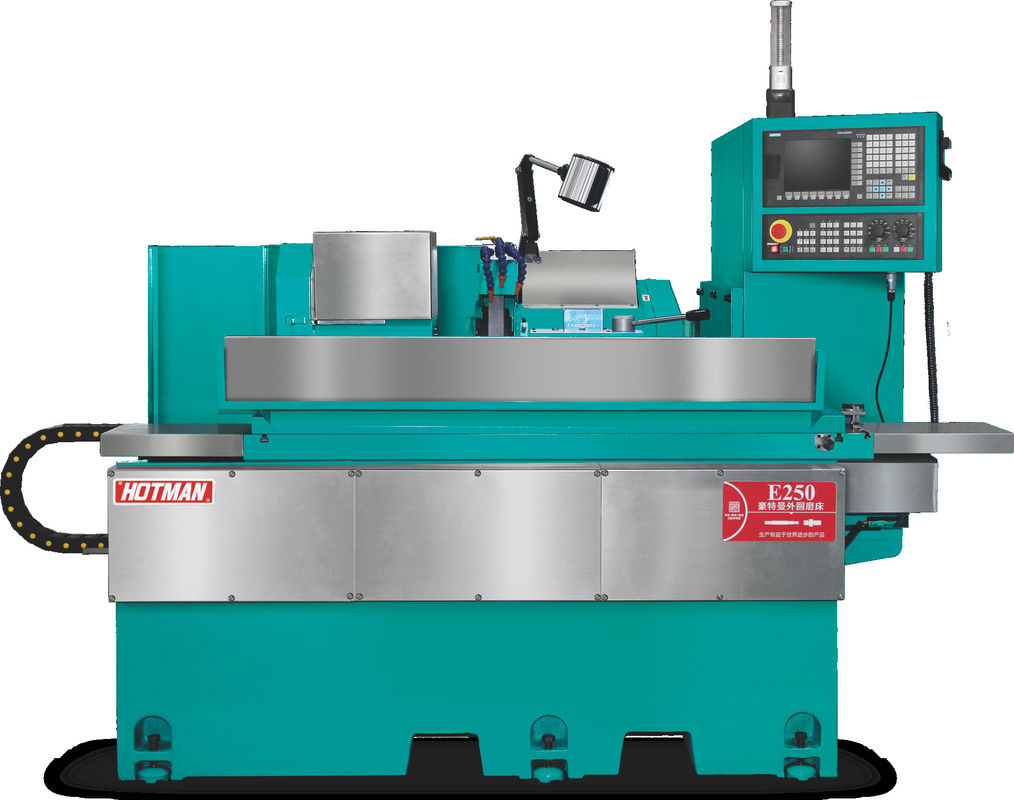

高精度CNCシリンダ式機械E250


装置の説明:

1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.


2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など

4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.

5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.


6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.

7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.

1. 製品概要:

   ポイント	製品	モデル	量	価格構成
   	高精度CNCシリンダ式磨き機 (X軸,Z軸)	E250		標準付録の価格表を参照

2. 紹介する

   1) について     (2) について   (3) について   4)     5)

   ドイツシメンス828D CNCシステムを使用します. 磨きは特別なフレンドリーな人-機械インターフェース,プログラミングなし,処理プログラムは自動的に生成されます. 高精度軸承磨き車スピンドル,精度磨きレベルボールスクリューを装備. 自動フィード,自動磨き輪のドレッシング,すべての種類のセグメント差,円弧,表面形成ドレッシング,システムの自動補償を満たすことができます. すべての滑り表面,接触面,ガイド表面は,機械の長期的安定性と高精度を保証するために,手動の磨き点のショウリングプロセスで作られています. 機械鋳造は厳格に選択されたFC25先進鋳鉄,老化処理, 機械ツールの基盤を保証する パーツは変形しない.

3. 技術パラメータ:

   	番号	プロジェクト	ユニット		モデル:	E250
   処理能力         磨き車頭	1	テーブル最大回転直径	mm		250
   	2	2本の指先間の最大距離	mm (((in)		500
   	3	最大磨き直径	mm (((in)		250
   	4	2つの頭皮心臓間の最大負荷	キロ (b)		60 (顶心工作) /20 (只有工作头) (たったの仕事頭)
   	5	研ぎ輪の大きさ (直径 × 幅 × 開口)	mm (((in)		405×32~50×127
   	6	研ぎ輪の速さ	rpm		1570
   	7	研ぎ輪の最大線形速度	m/s		35
   	8	スライドウィール・ドレスリング	mm (((in)		自动型 自動型
   	9	X軸の最小供給量	mm (((in)		0.001
   	10	供給角度	レベル		90
   	11	フードストローク	mm		250
   	12	X軸 速度の移動	mm/min		0から10000
   頭枠	13	スピンドル速度	rpm		50〜500
   	14	スピンドル形			同期または中心化
   	15	指の仕様			MT-4
   後部フレーム	16	自動望遠鏡距離 (水力型)	mm		40
   	17	指の仕様			MT-4
   	18	動作モード			手帳
   作業台	19	軸Z 急速移動速度	m/min		0〜2000
   	20	最小Z軸給餌量	mm		0.001
   	21	最大移動量	mm		550
   	22	回転角度	レベル		+6/-9
   モーター	23	研ぎ輪のスピンドルモーター	KW		3.75/5.5
   	24	X軸のエフティングモーター (サーボ)	KW		2.2
   	25	Z軸のエフードモーター (サーボ)	KW		2.2
   	26	ヘッドフレーム スピンドルモーター	KW		0.75
   	27	冷却ポンプモーター	KW		0.75
   	28	潤滑油エンジン	KW		1/4*2
   	29	尾油ポンプモーター (特殊)	KW		0.75
   ほか	30	X/Z 軸ガイド/リードスクリューの潤滑油			MOBIL#1409 または ISO VG68
   	31	機械の純重量	キロ		およそ3200
   	32	機械の総重量	キロ		およそ3400
   	33	パッケージのサイズ (長さ * 幅 * 高さ)	mm		2800*2000*2000
