商品の詳細:
お支払配送条件:
|
| 研ぎ輪の直径: | 200-400mm | 磨き車 の 硬さ: | HRA90-HRA95 |
|---|---|---|---|
| 磨き車材: | CBN/Diamond | 磨き車速さ: | 50〜100m/s |
| 磨き車 スピンドルの精度: | 0.001mm | 磨き車 スピンドルベアリング: | NSK/SKF |
| 研磨車 スピンドル 冷却: | 空気/オイル | 磨き車 スピンドル 寿命: | 10000-20000h |
| 磨き車 スピンドルの潤滑: | 手動/自動 | 磨き車 スピンドル 騒音: | ≤75dB |
| 研ぎ輪のスピンドルパワー: | 7.5-15kw | 磨き車 スピンドル速さ: | 1000-3000rpm |
| 砥石軸テーパ: | BT2 医療機関 | 磨き車 スピンドルの振動: | ≤2.5μm |
| 磨き輪の幅: | 50〜100mm | ||
| ハイライト: | NSK 中心のない小さな磨き機,SKF 小型中心のない磨機,自動CNCツール磨き機 |
||

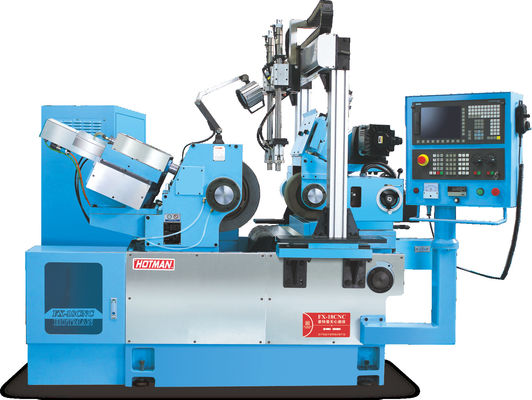

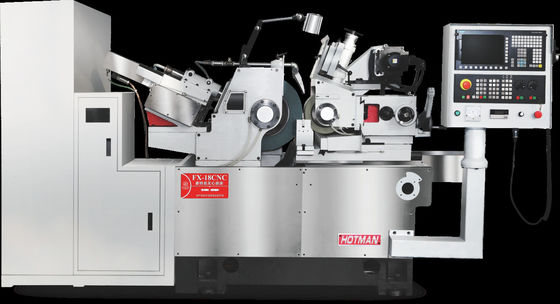

高精度CNCシリンダ式機械 FX-18CNC-1
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:FX-18CNC-1 |
|
標準モデルの加工範囲 (直径) |
mm | Φ 1-60 |
|
研ぎ輪の大きさ (OD * W * OD) |
mm | Φ455*205*Φ2286 |
|
輪のサイズ調整 (OD * W * OD) |
mm | Φ255*205*Φ1112 |
| 研ぎ輪の速さ | RM | 1500 |
| 輪の速度を調整する | RPM | 0〜250 |
|
磨き輪がモーターを動かす |
KW | 11.5 |
|
車輪を調節するサーボモーター |
KW |
|
液圧ポンプはモーターを動かす |
KW | 0.75 |
|
冷却ポンプはモーターを動かす |
KW | 0.25 |
|
車輪の調節用ハンドウィール |
mm | 3.5/ RPM 0.05/ スケール |
|
調整車輪 精細調節手輪 |
mm | 0.1/〜0.001/スケール |
|
作業台の食用ハンドウィール |
mm | 90.0/ RPM 0.10/ スケール |
|
作業台の微調整式ハンドウィール |
mm | 0.2/回転 0.001/スケール |
| フードハンドホイールをトリムする | mm | 2.0/ターン 0.01/スケール |
| 車輪の傾斜角を調整する | 程度 | +6° ~ -5° |
| 回転角度を調整する | 程度 | ±6° |
|
機械のサイズ (長さ * 幅 * 高さ) |
mm | 2350 × 1960 × 1550 |
| パッケージのサイズ | mm | 2900 × 2400 × 1850 |
| メカニカル重量 | KG | 2850 |
| 梱包重量 | KG | 3000 |
