商品の詳細:
お支払配送条件:
|
| 研ぎ輪の直径: | 200mm | 研ぎ輪の穴の直径: | 50mm |
|---|---|---|---|
| 磨き車モーターの電流: | 4a | 研ぎ輪のモーターパワー: | 2.2KW |
| 研ぎ輪のモーター速度: | 1420回転/分 | 磨き車モーターの電圧: | 380V |
| 磨き車速さ: | 4500rpm | 磨き輪の幅: | 50mm |
| 調整輪直径: | 150mm | 調整する車輪穴直径: | 50mm |
| 車輪の電力を調節する: | 1.5kw | 車輪 の 速度 を 調節 する: | 1420回転/分 |
| 輪モーターの電圧を調節する: | 380V | 車輪 の 速度 を 調節 する: | 4500rpm |
| 車輪 の 幅 を 調整 する: | 50mm | ||
| ハイライト: | 円筒型中心のない磨き機,中心のない磨き機 1420RPM,耐久性のある中心のない円筒状の磨き機 |
||

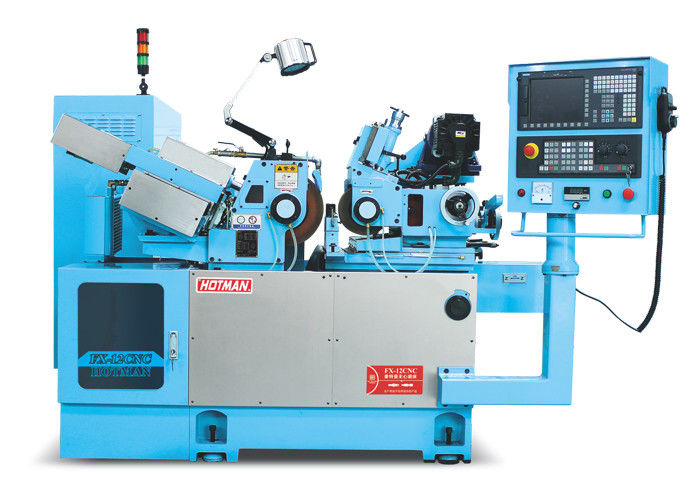

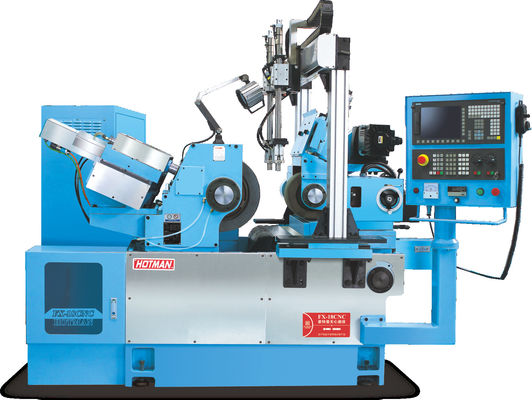

耐久性多目的円筒型中心のない磨き機 輪速1420RPM 磨き機 FX-12CNC
1機体と主要部品は ミーハンナ高級鋳鉄FC-30で鋳造されています
2スピンドルシステム スピンドルには台湾の建成鋼の SNCM-21H 合金鋼が採用されています
3. 輪駆動システムを調整する. 輪スピンドル駆動モーターをデルタサーボモーターを使用して調整する,速度制御 0-250rpm ((デジタル制御) は任意の速度を設定することができます.
4. スピンドル循環油システム. スピンドル自動潤滑循環油 (先進スピンドル油10#) と油圧ドレッシング装置は,同じ油ポンプ,外部タンクです.
テクノロジー 仕様:
| メカニカル仕様 | モデル:FX-12CNC-I |
| 加工範囲 (直径) | 0.5mm-40mm |
|
研ぎ輪の大きさ (OD * W * OD) |
Φ305*150*Φ120mm |
|
輪のサイズ調整 (OD * W * OD) |
Φ205*150*Φ90mm |
| 研ぎ輪の速さ | 1950RPM |
| 輪の速度を調整する | 0~320RPM |
|
磨き輪がモーターを動かす |
5.5KW |
| 車輪を調節するサーボモーター | 2.0kW AC サーボモーター |
| サーボフードモーター | 1.5KW |
|
液圧ポンプはモーターを動かす |
0.75KW |
|
冷却ポンプはモーターを動かす |
0.125KW |
|
車輪の調節用ハンドウィール |
3.5mm/ターン 0.02mm/スケール |
|
調整車輪 精細調節手輪 |
0.1mm/ターン 0.001mm/スケール |
| フード精度 | 0.001mm |
| 車輪の傾斜角を調整する | +5°−3° |
| 回転角度を調整する | ±5° |
| メカニカル次元 | 1800×1400×1450mm |
| パッケージのサイズ | 2350×1650×1770mm |
| メカニカル重量 | 2000kg |
| 梱包重量 | 2300kg |
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
