商品の詳細:
お支払配送条件:
|
| 体重: | 1200kg | テーブル給餌モーター: | 0.75kw |
|---|---|---|---|
| テーブル旅行: | 400×180mm | 冷却液ポンプモーター: | 0.04KW |
| テーブル表面からスピンドルの中心までの最大距離: | 400mm | マックス 磨き高さ: | 180mm |
| 磨き車 の 穴: | 20MM | マックス 磨き長さ: | 400mm |
| ハイライト: | 垂直ユニバーサル・スリリング・マシン,ユニバーサル・グライディング・マシン 多機能,耐久性のあるCNC垂直磨き機 |
||
ユニバーサル・グライディング・マシン (Universal Grinding Machine) は,競争力のあるコストで様々なグライディング・アプリケーションを提供するユニバーサル・グライディング・ユニットです.グライディング・ホイールの穴は20mmで,最大磨き幅180mm卓球の移動 400x180mm, 400x180mmのテーブルサイズ.それは,その高品質,頑丈,信頼性の高い建築簡単に設置され操作でき,様々な磨き用のために完璧な磨き機です.その普遍的な磨き機構は,その精度で異なる産業とアプリケーションの要件を満たすことができます.柔軟性,信頼性,コスト効率性により強く推奨されています.
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

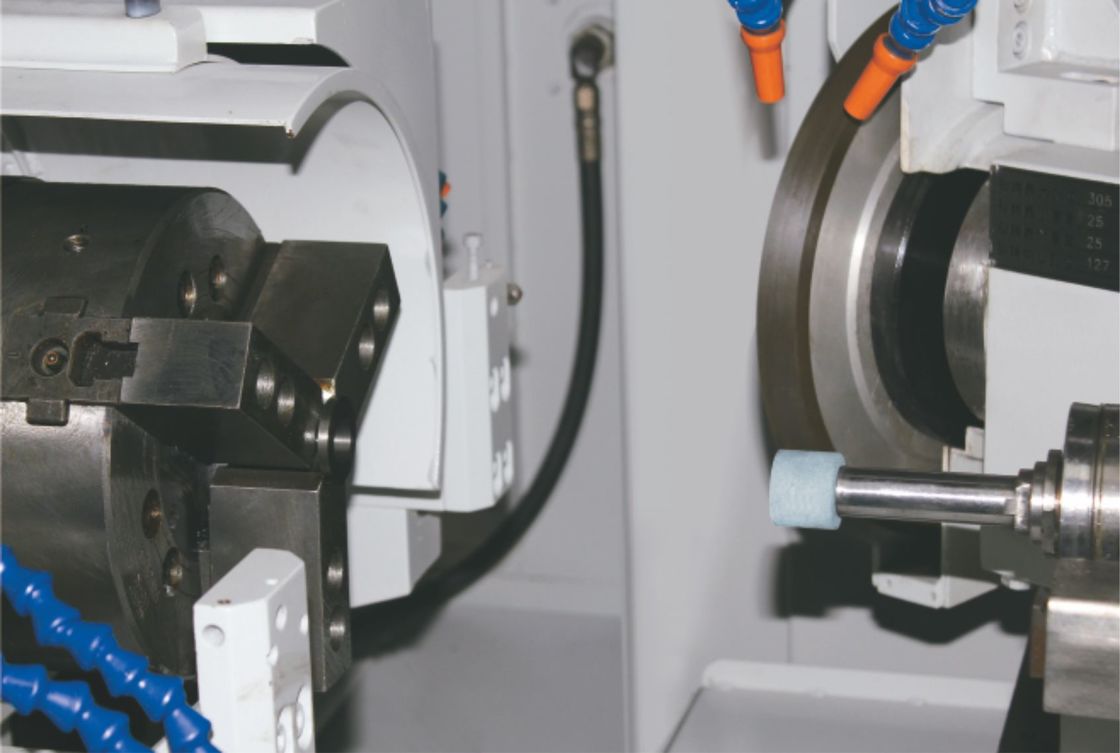

3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
| 資産 | 価値 |
|---|---|
| 普遍的に磨く装置 | ユニバーサル・グライディング・マシン |
| 磨き車速さ | 2800r/min |
| テーブルフィードモーター | 0.75kw |
| 冷却液ポンプモーター | 0.04kw |
| 磨き車 の 穴 | 20mm |
| 磨き輪の幅 | 20mm |
| テーブル表面からスピンドルの中心までの最大距離 | 400mm |
| 研ぎ輪の直径 | 200mm |
| テーブル旅行 | 400×180mm |
| マックス 磨き高さ | 180mm |
| マックス 磨き幅 | 180mm |
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
処理能力
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 2本の指 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |

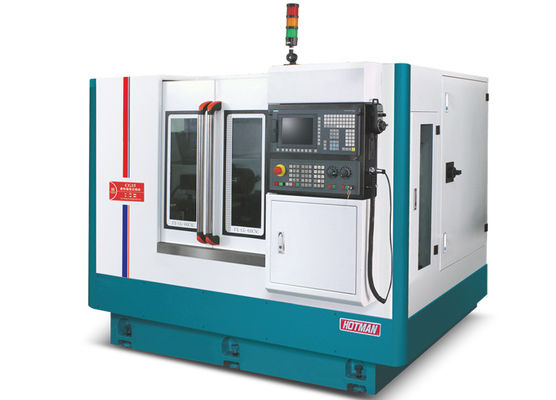

ホットマンのCG15ユニバーサル・スリリング・マシンは,ユーザにユニバーサル・スリリング・ツール,デバイス,装置,機器を提供するように設計されています. 400x180mmのテーブルサイズがあり,テーブル表面からスピンドルの中心部までの最大距離は400mm, 2800r/min 磨き車速さ,最大磨き高さ180mm,磨き車直径200mm.多くの産業で磨きや磨き作業のための完璧な選択です.
ホットマン CG15 ユニバーサル 磨き機は,使用しやすくて高精度です.それは,鉄鋼,アルミ,銅,銅,ツール鋼などの様々な材料を磨くのに適しています.合金精密磨削作業にも適しています.例えば,螺栓加工,スレッドリング,リミング,ドリリングなど.また,内部および外部の円筒状の表面を磨くのに最適です.また平らな表面も.
低騒音と振動レベルのおかげで,HOTMAN CG15 ユニバーサル 磨き機は,工業環境での使用に理想的です.防塵設計と高効率の駆動システムにより安全性と生産性が向上します精密な制御と高精度磨削能力により,精密磨削から粗末磨削まで,幅広い磨削作業に最適です.
ホットマン CG15 ユニバーサル 磨き機は,幅広い磨き作業に使用できる信頼性と汎用性のあるツールです.その 優れた 設計 と 性能 に よっ て,どんな 磨き 作業 に も ぴったり な 選択 に なり ます鋼,アルミ,銅,銅,ツール鋼,または合金を磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き,磨き
専門的な技術サポートとサービスを提供します. 経験豊富な技術者のチームは,あなたのマシンに関するすべての質問に24/7利用可能です.
機械の設定や最適化などで 無料のオンラインコンサルティングをしますまた,遠隔および現場診断と修理サービスを提供します あなたのマシン.
