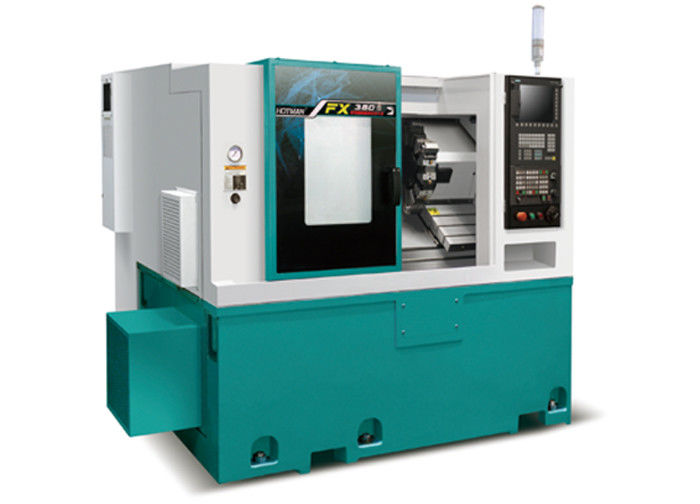

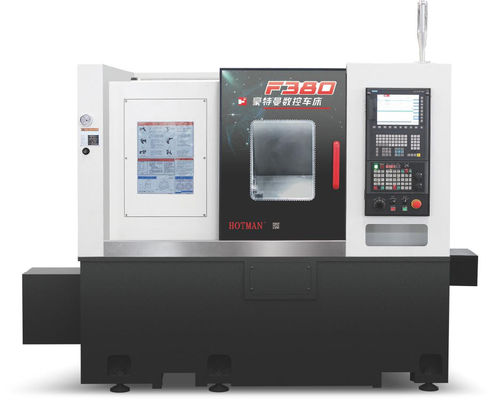

固定型CNC精密自動回転機 FX-380

固定型CNC精密自動回転機 FX-380
固定型CNC精密自動回転機 FX-380

大画像 :  固定型CNC精密自動回転機 FX-380

商品の詳細:
起源の場所: 中国
ブランド名: HOTMAN
証明: CE
モデル番号: FX-380
お支払配送条件:
最小注文数量: 1
価格: RMB2
パッケージの詳細: ウッドボックス
受渡し時間: 60 日
支払条件: T/T
供給の能力: 100/セット/月
詳細製品概要
チャックサイズ: 200mm 制御システム: GSK/FANUC/SIEMENS
冷却剤システム: そうだ マックス・スイング: 400mm
最大回転直径: 300mm 最高の回転長さ: 500mm
電源: AC380V/50HZ スピード・トラベル: X/Z: 24m/min
スピンドルモーター: 7.5kw 尾根: ペン直径: 80mm
用具のポスト: 4駅の塔 タイプ: 精密なCNC回転機
体重: 3000kg X/Z 軸移動: 200mm/500mm
ハイライト:

380VのCNC回転機

,

50Hz CNC回転機

,

安定したCNC精密自動回転機

固定型CNC精密自動回転機 FX-380



1コンパクトな構造設計,小さな足跡,科学的で合理的なリブレイアウト,機械のより高い硬さと安定性を保証します.

2スピンドルボックスの固定表面とZ軸ガイドレールの表面は,組み立ての精度を保証するために同じプログラムで処理されます.


3床,スピンドルボックス,スライドセール,カッタータワーボックスなど,機械の主要な構造と主要な鋳造部品は,有限要素分析 (FEA) によって最適化されます.磁気振動で処理され 内部のストレスを排除する機械的な熱安定性を確保し,力変形を軽減し,抗振動能力を向上させる.

4高電力のモーター,高電力のモーターの使用,高いトルクを取得し,重い切削は,まだ精度と安定した加工を維持することができます.

5統合された斜面/平面ガイドレール 高硬さと強度 スピンドル



装置の説明:



1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.





2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.



3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など



4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.



5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.



6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.



7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.



技術仕様:





処理能力

最大回転直径 (ベッド/セール)

500mm

最大加工直径

350mm

スピンドル末面と切断塔末面の間の距離

78×458mm
旅行 X軸移動 190mm
Z軸移動 380mm
主軸

電源出力率 (30分/連続)

11kw/12kw
スピンドル端形 JISA2-6
スピンドル速度 10~4500回転/分
チャック 8インチ中真
穴の直径を通るスピンドル 50mm
ドータ ツール容量 12把
ツールのインデックス化時間 0.2秒/位
ターニング・ツール・ボディサイズ 25mm*25mm
最大掘削ツール直径 32mm
飼料 X軸前進速速 30000mm/min
Z軸前進速速 36000mm/min



機器の精度

(Φ100*150mm)

外部加工の丸さ

0.002mm

(Φ100*150mm)

円筒加工の円筒性

0.005mm
スピンドル・コーン・ランアウト 0.003mm
スピンドル面の流出 0.003mm
X/Z 軸の位置付け精度 0. 005 mm

X/Z 軸の位置位置確認の精度

±0.005mm
  ±0.001 mm

切断塔のインデックス 位置位置の精度

±0.002 mm

冷却システム

容量 140L



ほか

電源 (連続) 15KVA
床面積 2100 (L) × 2700 (W) × 1750 (H)
純重量 3600Kg
電力要求 3Æ380V +10% 〜15%
環境温度 0°40°C
環境相対湿度 ≤85%







固定型CNC精密自動回転機 FX-380 0
