商品の詳細:
お支払配送条件:
|
| 研ぎ輪の直径: | 200-400mm | 研ぎ輪の電源エンジンパワー: | 0.75-2.2KW |
|---|---|---|---|
| 研ぎ輪の給餌速度: | 0.1〜5mm/min | 研ぎ輪のモーターパワー: | 7.5-15kw |
| 磨き車速さ: | 1450~2800回転/分 | マックス 磨き高さ: | 200-400mm |
| マックス 磨き長さ: | 200-400mm | 最高。粉砕の幅: | 200-400mm |
| 製品名: | 内部磨き機 | 作業台の電源電源: | 0.75-2.2KW |
| 作業台の給餌速度: | 0.1〜5mm/min | 作業台のモーターパワー: | 0.75-2.2KW |
| 作業台のサイズ: | 200-400mm | 作業台速度: | 0.1-3.5rpm |
| ハイライト: | 実用的な内部磨き機,内部グリンドル マルチシーン,15KW 高精度内部研磨機 |
||

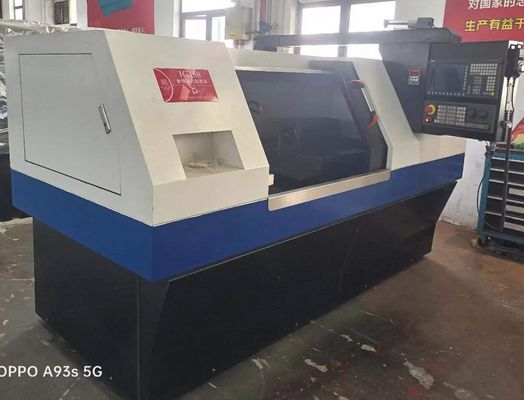

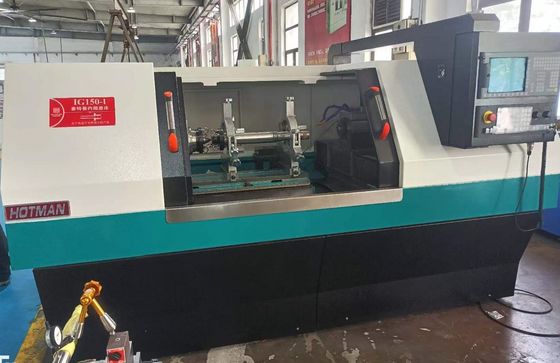

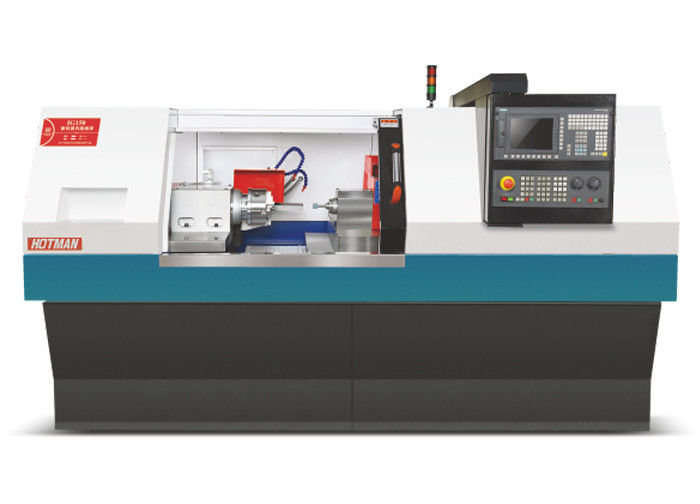

高精度CNC内部研磨機IG-150
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| 違う | プロジェクト | ユニット | モデル:IG150 | |
| 1 |
処理 能力 | 研磨の内側の開口範囲 | mm | Φ6 ̇150 |
| 2 | 磨き穴の最大深さ | mm | 150 | |
| 3 | 作業最大外輪直径 | mm | 220 | |
| 4 | 機械ツールのトップスピン直径 | mm | 380 | |
| 5 | マウントチャックの仕様 | mm | 7"マニュアル・チャック /6"水力チャック | |
| 6 |
作業頭スペンドル | 作業ヘッドシートの回転角 | レベル | 2度前 15度後 |
| 7 | 作業頭のスピンドル速度 | RPM | 50〜1500 | |
| 8 | スピンドル構造形 | カーブ/ベアリング スピンドル | ||
| 9 | スピンドルの角型穴の仕様 | MT-5 | ||
| 10 | スピンドル駆動モード | サーボモーター | ||
| 11 |
X 軸 (加工部品のスフィンダル) | X軸のフードストローク | mm | 410 |
| 12 | X軸の供給速度 | mm/分 | 0.1〜10 | |
| 13 | X軸の最小解像度 | mm | 0.001 | |
| 14 | Z軸
作業台 | 軸Zの給水筋 | mm | 400 |
| 15 | Z軸の供給速度 | mm/分 | 0から10000 | |
| 16 | Z軸の最小解像度 | mm | 0.001 | |
| 17 |
磨き車頭
| 研ぎ輪のスピンドルの最大速度 (機械スピンドル) | rpm | 20000 |
| 18 | モーター式スピンドル (オプション) | KW | 3.5-12(S1) 選択可能 | |
| 19 | 研ぎ輪の速さ | RPM | 12000~60000 選択可能 | |
| 20 | X軸のエフティング・サーボモーター | KW | 2.2 | |
| 21 | Z軸のエフティング・サーボモーター | KW | 2.2 | |
| 22 | 作業頭のサーボモーター | KW | 1.5 | |
| 23 | 冷却ポンプモーター | KW | 0.75 | |
| 24 | 潤滑油オイルモーター | KW | 0.25 | |
| 25 | ほか | 機械のサイズ (長さ * 幅 * 高さ) | mm | 2900*2020*1750 |
| 26 | 機械の重量 | KG | 3500 | |
