| タイプ: | 円筒形のグラインダーマシン | 粉砕ホイール径: | 270のmm |
|---|---|---|---|
| 最大粉砕長: | 600 mm | 最大粉砕直径: | 200mm |
| 粉砕ホイールモーターパワー: | 1.5kW | 制御システム: | シーメンス |
| 粉砕ホイールモーター電圧: | 220 V/380 V | 粉砕ホイール速度: | 3000 rpm |
| 力: | 2.2 kW | テーブルモーターパワー: | 0.75 kW |
| テーブルモーター電圧: | 380V | テーブル速度: | 1-20 m/min |
| 電圧: | 380V | 寸法: | 2800 x 2000 x 2000 mm |
| 重さ: | 4000KG | ||
| ハイライト: | 人間 対話 円筒形 磨き機 |
||

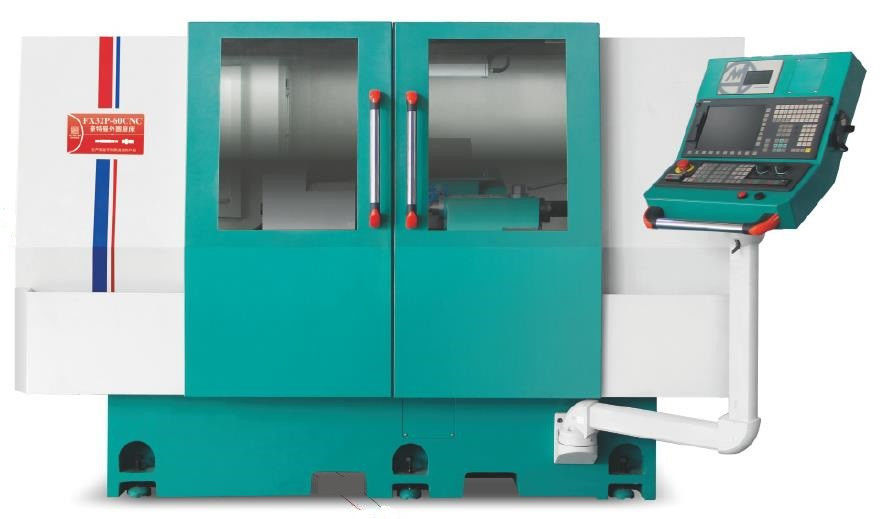

人工対話を用いた円筒式磨機 プログラミングが簡単 CNCコントローラ 強い磨力
FX27-60CNC
技術仕様:
| プロジェクト | ユニット | モデル:FX32P-60CNC | |
|
処理能力
|
テーブル最大回転直径 | mm | 320 |
|
最大距離 2本の指 |
mm | 600 | |
| 最大磨き直径 | mm | 320 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 |
|
装置の説明:
1. 円筒状の磨き機の体と部品は,ミルハナ高級鋳鉄FC30で鋳造され,人工的に標準化熱処理を行い,自然老化で処理されます.部品はYASDAによって処理されますMITSUI SEIKI,TOSHIBA,ELBなどの世界クラスの機器は,一度に圧縮処理.精度サイズはマイクロンレベルまであります.
2円筒状の磨き機のガイドレールと精密なボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3システムとサーボドライバ制御精度は高く,ナノメートルの計算精度80ビット浮動点数,計算誤差を排除
4磨き料のシステムは,精密な手切断,自動潤滑システム,精密なボールスクリュー,高精度,高性能のサーボモーターを持つVとフラットトラックで構成されています.滑らかな動きの特徴があります優れた重複位置付け精度と長い使用寿命
5研磨車主軸は,台湾によって導入された高精度動力および静的圧力,袖構造,容易な保守,金属と金属の接触がない,そしてほぼ恒久的な使用寿命. 研磨車スペンドルは,高硬さと高精度の特徴を持っています. 特殊なワークピース研磨のために,研磨車速度は線形速度を増やすために調整することができます.
6. 円筒型磨機の尾座は,硬くて頑丈であるように設計されています. 鋳鉄のボディに埋め込まれた硬化合金鋼スライディングシリンダーは,MT4上部のコアを運ぶように設計されています.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7機械と人間のインターフェースの二次開発の後,シメンス高性能サーボモーターにより,機器のCNCシステムと駆動システムがより互換性があるように,自動砂修理と自動補償機能で同時に料と磨きの安定性と精度を保証する
特徴:

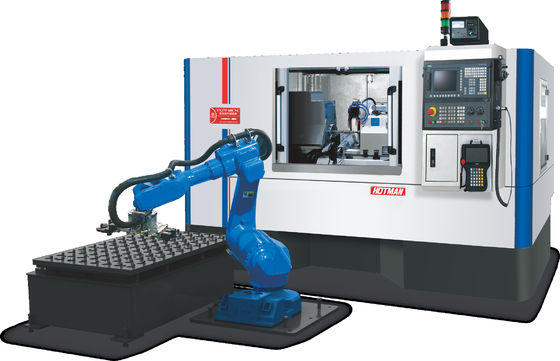

FX27P-60CNC高精度直射シリンダ式磨削機 (全カバー,単機操作機自動積載と卸載)
1ベッドの回転直径: Φ270mm,上部の2つの中心間の距離: 600mm.
2研磨車速さ: 1650rpm,研磨車サイズ (直径 × 幅 × 開口): Φ405×32×Φ127mm
3活性測定装置を構成して,磨き処理の完全な閉ループ制御を実現する.
