商品の詳細:
お支払配送条件:
|
| 内部研磨直径: | 6-200mm | 最大磨き深さ: | 170mm |
|---|---|---|---|
| 磨き輪のモーター: | 7.5kw | 磨き車速さ: | 3000回転/分 |
| マックス 磨き深さ: | 200mm | マックス 磨き旅行: | 500mm |
| 最高。工作物の重量: | 100kg | モデル: | 内部磨き機 |
| 純重量: | 1500kg | 総寸法: | 1900*1400*1700mm |
| 電源: | 380V/50Hz | テーブルモーター: | 1.5kw |
| テーブル速度: | 0.1-3m/min | テーブル回転角: | ±45° |
| テーブル旅行: | 400mm | ||
| ハイライト: | 内部直径200mm CNC内部研磨機,200mm 内径 内磨機,CNC 内部研磨機 200mm 深さ |
||

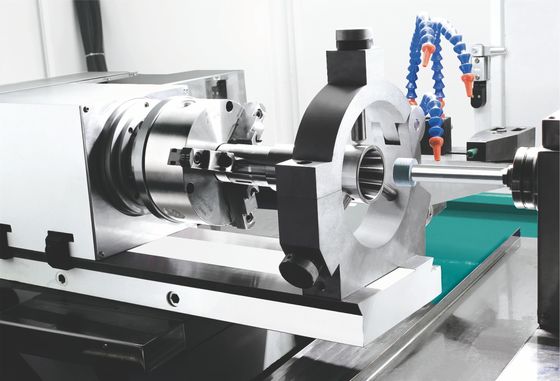

内部研磨機は 精密な内部研磨作業を行うために設計された高度な技術です 研磨車直径は200mm,テーブルサイズは400mm,磨き輪の電源が 0 の精度で.005mm,それは50から200mmのサイズを範囲で作業部位を磨くことができる.磨きホイール給餌モーターの速度は,精密で正確な磨き結果を確保するために,50から1000rpmから調整することができます.内部磨き機は,任意の内部磨きニーズのための完璧な選択です精密な内部研磨機の組み立てと 非常に信頼性の高い内部研磨機
機械のボディと主要部品は,高級鋳鉄FC-30ででき,人工的に正規化された熱処理を受け,自然老化処理を受けています.機体と部品はYASDAで加工されています精密度がミクロンレベルに達します. すべての滑り表面,接触面とガイドレールの表面は,機械の長期的精度と安定性を確保するために手動磨きとスクレイピング技術を採用します..
自動集中潤滑システムは,機械の線形導体とボールスクリューを連続的に潤滑し,より長い使用寿命と高精度を保証します.冷却システムは,マシンボディと分離されています振動をなくし 熱放射線を助長します

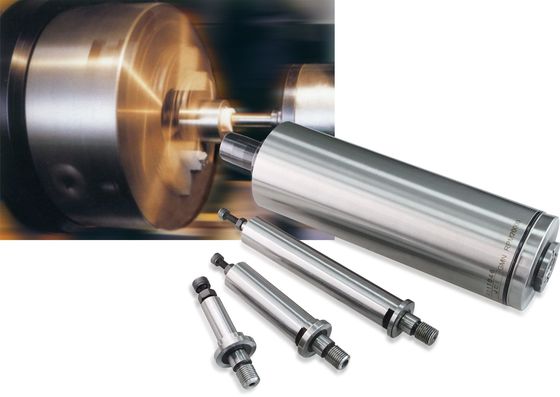

磨き車スペンドルは,高速,高精度,高硬さ,低振動,低騒音,低温上昇の特徴を持つ電気スペンドルを採用しています.ドライビングシステムは,磨き車ヘッドストックが常に熱的に安定した状態で動作することを確保するために,水冷却システムによって冷却されます.加工ニーズに応じて, 24000~60000rpm の異なる速度を持つ電気スピンドルがオプションです.厚い内輪を持つ作業部品用精密な磨きを達成するために,統合されたスピンドルがカスタマイズできます.
ドイツのシメンス CNC システムを採用し,さらに開発されました. ユーザに親しみやすい人間機械対話操作インターフェースがあり,シメンス高性能サーボモーターを装備しています.,機械のCNCシステムとトランスミッションシステムの互換性が向上します 自動砂装飾と自動オフセット機能もありますフードと磨きの安定性と精度を保証する.
| プロジェクト | パラメータ |
| 処理能力 | |
|
磨き開口範囲 |
Φ6~φ200mm |
|
最大磨き深さ |
170mm |
|
磨き作業部品の最大外輪直径 |
220mm |
| 磨き直径 | 400mm |
|
マウントチャックの仕様 |
6 "水力チャック/手動チャック |
|
ヘッドボックス回転の角度 |
2度前 20度後 |
| 研ぎ輪のスピンドルパラメータ | |
|
内部穴を磨くスピンドルパワー |
7.5KW |
| 磨き車線形速度 | 20~30m/s |
|
ヘッドフレームのスペンドルパラメータ |
|
| スピンドル速度 | 50〜1500回転/分 |
| スピンドル形 |
軸索構造の軸索 |
| 円形穴の仕様 | MT-5 |
| スピンドル駆動モード | サーボモーター |
| X 軸 (加工部品のスフィンダル) | |
| X軸のフードストローク | 410mm |
| X軸 速度の移動 | 0.1~10mm/min |
|
X軸の最小解像度 |
0.001 |
| X軸のサーボモーターの電源 | 2.2 KW |
| Z軸 (作業台) | |
|
軸Z 軸 速い移動速度 |
0.1~10mm/min |
|
Z軸の最小解像度 |
0.001mm |
|
Z軸の最大移動 |
410mm |
|
Z軸のサーボモーターの電源 |
2.2KW |

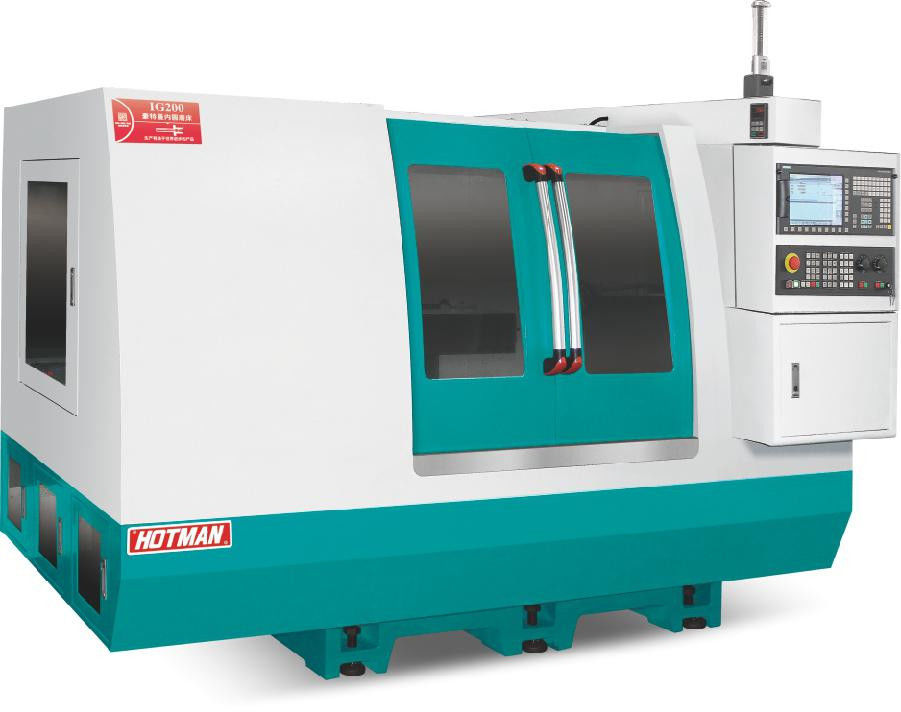

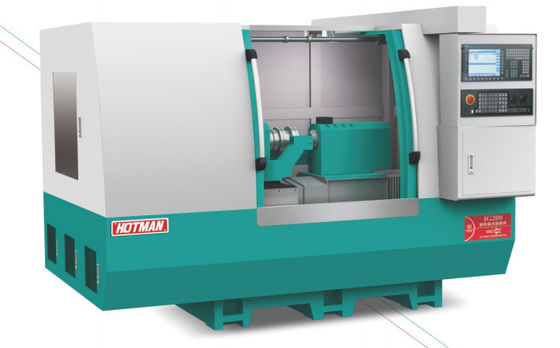

HOTMAN IG200 内部研磨装置:HOTMAN IG200 内部研磨装置は,内部表面の精密研磨のための信頼性と効率性の高い機械です.75KWの磨き車給餌モーターのパワーは,強力で正確な磨き作業を保証この機械は,0.001mmの繰り返しの精度で,0.1-3m/minのテーブル速度で,50~200mmのサイズで作業部位を磨くことができる.その磨き輪の供給モーターの精度は0.005mmです.高精度な内部研磨作業に最適化この内部研磨機は,内部表面の精密で正確な研磨を必要とするあらゆるアプリケーションに最適な選択です.
内部磨き機の技術サポートとサービス
XYZ社では 内部磨き機を含む すべての製品に 信頼性の高い技術サポートと サービスが必要であることを理解しています経験豊富な技術者チームがあり,顧客に現場および電話でのサポートを提供することができます.内部磨き機の操作と保守に詳しい技術者がいて, 発生する問題を迅速に診断し解決することができます.
さらに,私たちは,内部磨き機の定期的なメンテナンスサービスを提供します. 磨き部品のチェックと交換,動く部品の潤滑,機械の設定の校正などです.機械の性能を改善し,その寿命を延長する方法についての勧告を提供することができます.
内部磨き機やその技術サポートやサービスに関する質問や懸念については,私達に連絡してください.私たちはいつも喜んで役立ちます.
コンタクトパーソン: Daniel
電話番号: 13790591015
