| 磨き頭回転角: | 360° | 磨き方法: | 表面磨き |
|---|---|---|---|
| 磨き車 の サイズ: | 200mm | 磨き車速さ: | 3000回転/分 |
| モーターパワー: | 2.2KW | 総寸法: | 1200mm × 1000mm × 1800mm |
| 製品名: | ユニバーサル・インナー・エクステル・シリンダリック・スリリング・マシン | テーブルフード: | 0.1-3.0mm/min |
| テーブルサイズ: | 400mm × 200mm | テーブル旅行: | 400mm × 200mm |
| 垂直フード: | 0.1-3.0mm/min | 垂直移動: | 300mm |
| 動作電圧: | 380V | 体重: | 1000kg |
| ハイライト: | ユニバーサル・マルチファンクション・複合機,ID OD グライダー 複合グライディングマシン,多機能複合材料磨き機 |
||

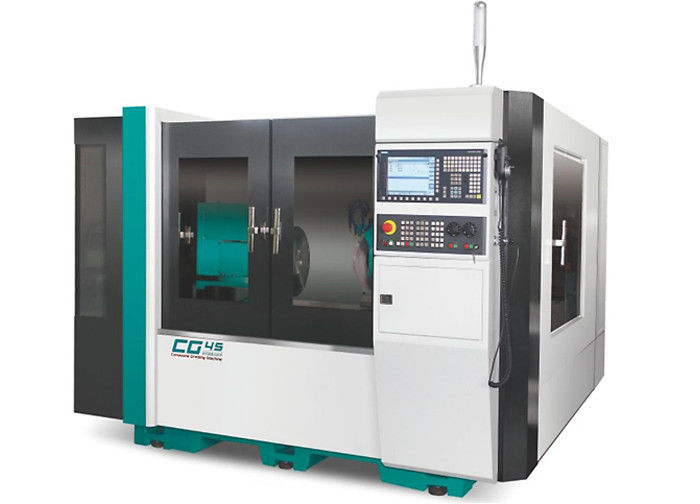

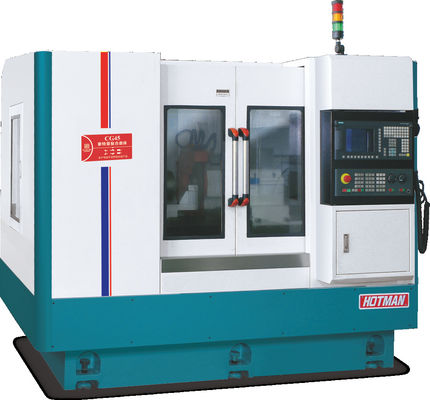

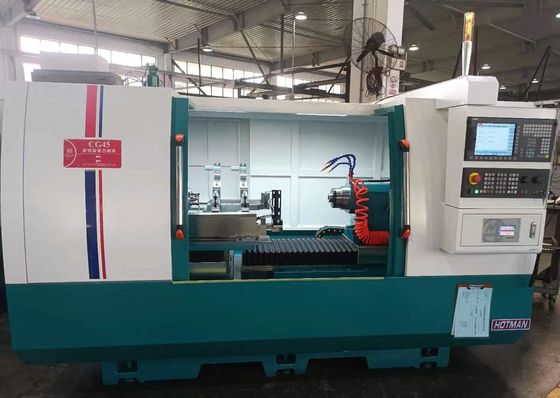

ID OD グリンドル ユニバーサル 多機能複合品 グリンドル 機械-CG45

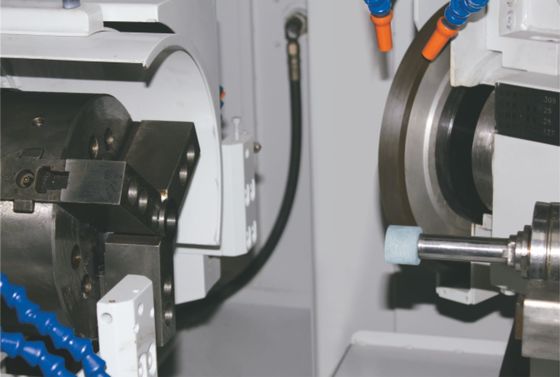

内部研磨輪のスピンドル移動: 0~470mm
円筒型磨き輪のスピンドル移動: 0~365mm
総合的な特徴:
(1). 固定,内輪,内角,外輪,外角,末面複合統合磨削を完了することができます.
(2) 中小型の加工用パーツに適した高精度複合磨削ソリューションを提供する.
(3) について
産業用大量生産のニーズを満たすために,自動給餌と受信システムを設置することができます.
(4) 外輪/内輪磨削モジュールは,要求に応じて柔軟に組み合わせられ,異なる磨削形とプロセスに適応できます.
(5) 制御システムは使い勝手で,学習が簡単です. 作業部品の磨きと磨きホイルの敷き布団は,機械ツールで迅速にプログラムできます. オンライン測定装置をインストールできます.
装置の説明:
機体と部品はミルハナ高級鋳鉄FC30で鋳造され,人工的に標準化された熱処理を受け,自然老化で処理されます.部品はYASDAによって処理されます.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を確保するために,自動潤滑システムで継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
CNC自動磨削システムと二次開発,人間と機械の対話愚か者操作を装備し,内部の穴磨削装置を含む多くのオプション機器から選択することができます.自動端測定装置自動外径測定装置など
研磨料システムは,自動潤滑システムとC3レベルの精密研磨ボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる優れた位置付け精度と長いトラック寿命
尾座は,硬くて頑丈であるように設計されている.鋳鉄のボディに挿入された硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
標準設定として数値制御システム,二次開発後,すべての中国の操作インターフェース,使いやすい. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
技術仕様:
| プロジェクト | ユニット | モデル:CG-45 | |
|
処理能力
|
最大外側研磨直径 | mm | 400 |
|
外部の磨きの最大長さ |
mm | 200 | |
| アキシム・アウトラーニング・ダイアメーター | mm | 200 | |
| 内部研磨の最大長さ | mm | 260 | |
| 2つの頭皮心臓間の最大負荷 | キロ (b) | 60 (トップワーク)/20 (作業員のみ) | |
| 研ぎ輪の大きさ (直径 × 幅 × 開口) | mm | 455×38 ((32-50) ×127 | |
| 研ぎ輪の速さ | rpm | 1650 | |
| 研ぎ輪の最大線形速度 | m/s | 40 (高速磨き車 65まで) | |
| スライドウィール・ドレスリング | mm | 自動型 | |
|
磨き車頭 |
供給角度 | レベル | 90 |
| フードストローク | mm | 250 | |
| X軸 速度の移動 | m/min | 6 | |
| X軸の最小供給量 | mm | 0.001 | |
|
頭枠 |
スピンドル速度 | rpm | 50〜500 |
| スピンドル形 | 同期または中心化 | ||
| 指の仕様 | MT-4 | ||
|
バックシート |
自動望遠鏡距離 | mm | 40 |
| 指の仕様 | MT-4 | ||
|
作業台 |
軸Z 急速移動速度 | m/min | 8 |
| 最小Z軸給餌量 | mm | 0.001 | |
| 最大移動量 | mm | 550 | |
| 回転角度 | レベル | + 6/-9 | |
|
モーター |
研ぎ輪のスピンドルモーター | KW | 3.75/5.5 |
| X軸のエフティングモーター (サーボ) | KW | 2.2 | |
| Z軸のエフードモーター (サーボ) | KW | 2.2 | |
| ヘッドフレーム スピンドルモーター | KW | 0.75 | |
| 冷却ポンプモーター | KW | 0.75 | |
| 潤滑油エンジン | KW | 0.25*2 | |
| 尾油ポンプモーター | KW | 0.75 | |
|
ほか |
機械の純重量 | キロ | 3300 |
| 機械の総重量 | キロ | 3500 | |
| パッケージのサイズ (長さ * 幅 * 高さ) | mm | 2800*2000*2000 | |
