商品の詳細:
お支払配送条件:
|
| 冷却液タンク容量: | 100L | 研ぎ輪の直径: | 200-400mm |
|---|---|---|---|
| 研ぎ輪のモーターパワー: | 7.5KW | 磨き車速さ: | 1400r/min |
| 総重量: | 3500KG | 最大磨き高さ: | 500mm |
| 最大荷重: | 500KG | 純重量: | 3000kg |
| 全体の次元: | 2180×1850×2400mm | 製品名: | 縦型研削盤 |
| テーブルサイズ: | 400×1000mm | テーブル速度: | 0～3m/分 |
| テーブル回転角: | -5°~+20° | 作業部件 スピンドル モーター パワー: | 2.2KW |
| 作業部件 スピンドル速度: | 50〜400r/min | ||
| ハイライト: | 7.5KWのCNC垂直磨機,CNC垂直磨き機 耐着用,工業用CNC研磨装置 |
||

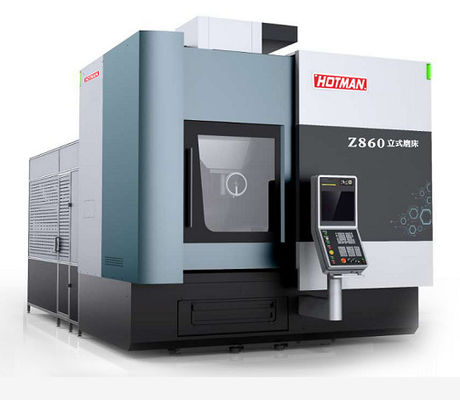

垂直研磨機 Z860 品質保証
1機械の最終的な受付後,品質保証期間は,機械全体に対して12ヶ月です.購入された機械の部品の保証期間は,購入された部品の製造者の保証期間に従います.期間が12ヶ月未満でなければならない.
2顧客 A のサービス要求を受けると,B 社は 24 時間以内に従業員を顧客の現場に送り,その理由を調べます.そして48時間以内に 原因を突き止め 対策を講じます.
3. 保証期間中に,B パーティーはすべての欠陥 (人間因子と欠陥を除く) に対して無料の技術サービスと保守を提供します. 保守が良くない場合,B 側はその対応する部品を直ちに交換する..
機械の説明:

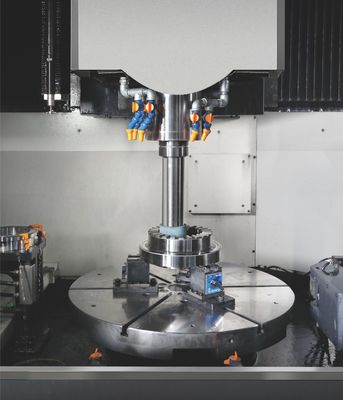

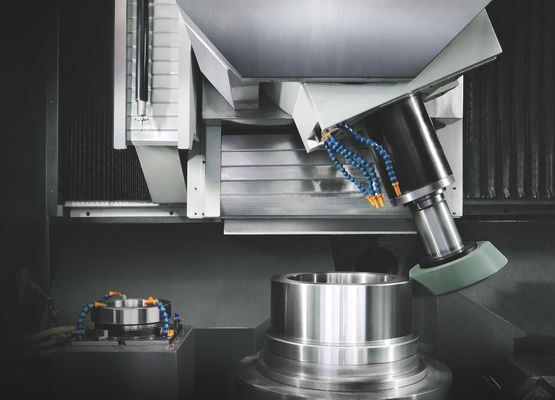

機械は,二重柱,梁とベッドから構成されるゲントリ構造で,閉ざされた硬いフレーム構造を形成します.横向きの牽引プレートは梁に配置されています.縦磨き頭が横断阻力プレートに設置されている.
ダイヤロールトリマーがテーブルの片端に設置され,横面と下面の表面をトリミングするために使用されます.
機械はドイツのシメンスや日本のFANUCシステムによって制御され,機械は自動的に研磨頭の垂直および横向の供給,作業台の水力駆動,電気ハンドホイール.
冷却フィルターシステム: 磨きや磨き輪の敷き詰め中に,作業部位は冷却され,磨き輪は洗われます.磁気分離器を使用してフィルター,紙フィルターと天然堆積物3 フィルタリング.
冷却液の流量は600Lです
自動定量集中潤滑システムで装備され,自動潤滑モードで,各供給軸のガイドレールとスクリューを潤滑する.
機械は完全に閉ざされている (作業領域と機械の後ろ半分,前端操作位置と荷重位置は完全に閉ざされている),掃除し メンテナンスを容易にする.
マシンパラメータ:
| はい | 入国 | パラメータ | 標識 |
| 加工精度 | |||
| 1 | 丸さ | 0.0015mm | |
| 2 | 集中度 | 0.0025mm | |
| 3 | 表面の荒さ | 0.2m | |
| 処理能力 | |||
| 1 | | 860mm | |
| 2 | | 50〜500mm | |
| 3 | | 600mm | |
| 4 | | 800kg | |
| 研ぎ輪のスピンドル | |||
| 1 | 研ぎ輪の速度 | 2000~8000回転/分 | |
| 2 | 研ぎ輪の直径 | 40~305mm | |
| 3 | スピンドルの角孔 | HSK-A100 | |
| 作業台 | |||
| 1 | 作業テーブル直径 | 800mm | |
| 2 | 作業台の速度 | 5~200回転/分 | |
| 経路 | |||
| 1 | X軸 | 300+1400mm | |
| 2 | Z軸 | 600mm | |
| 3 | 高速移動速度 | 24m/min | |
| 4 | 決議 | 0.0001mm | |
| 5 | B 軸 (選別) | 22.5 | |
| 航空管制 | |||
| 1 | | 6 | |
| 2 | 研ぎ輪の最大直径 | 305mm | |
| 3 | 磨き輪の最大長 | 350mm | |
| 七 | 車輪のドレッサー | ||
| 1 | ダイヤモンドペン | 3枚 | |
| 2 | ダイヤモンドの輪 | 2800rpm | |
| 3 | ダイヤの直径 | 120mm | |
機械の配置:
| ポイント | クア | ユニット | |
| 1 | ホストマシン | 1 | パーツ |
| 2 | 磨き車 CNC | 1 | セット |
| 3 | ダイヤモンドロールトリマー (ロールなし) | 1 | セット |
| 4 | 垂直フィード格子 (解像度0.0001) | 1 | セット |
| 5 | 横の格子 (解像度0.0001) | 1 | セット |
| 6 | | 1 | セット |
| 7 | 冷却システム | 1 | セット |
| 8 | 集中自動潤滑システム | 1 | セット |
| 9 | 工具機械の包装と塗装 | 1 | セット |
| 10 | ATC 磨き機 図書館 | 1 | セット |
