商品の詳細:
お支払配送条件:
|
| 精度: | 高い | 直径: | 200-400mm |
|---|---|---|---|
| 効率性: | 高い | 磨き 輪: | Diamond/CBN |

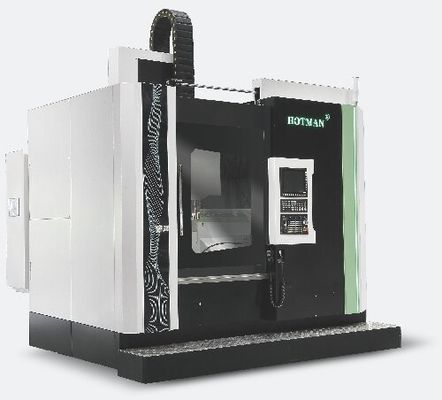

| 材料: | メタル | 名前: | 縦型研削盤 |
| 騒音: | 低い | パワー: | 電気 |
| サイズ: | カスタマイズ | 厚さ: | 0.5-20mm |
| タイプ: | 粉砕機 | 電圧: | 380V |
| 体重: | 500〜1000kg | 幅: | 50〜100mm |
| ハイライト: | 380V 縦磨き機,電動垂直研磨機,多機能のCNCツール・グリンド |
||
装置の説明:
1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.
2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.
3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など
4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.
5. 研磨車スピンドルの標準構成は,後ろ4と後ろ2の軸承構造です. 高精度ダイナミックおよび静的圧力スピンドルも選択できます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.
6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.
7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,フィードと磨きの安定性と精度を保証します.
1標準装備品:
A,シメンス研磨機のための特殊制御システム | 1セット |
B,MPG電子ハンドホイール | 1セット |
C,全カバー保護シート | 1グループ |
D,テーブル駆動システム | 1セット |
E,磁気紙テープフィルター装置 | 1本 |
F,研ぎ輪のスピンドル | 1本 |
G,静的圧力回転台 | 1グループ |
| H,格子スケール | 1セット |
ダイヤのペンと固定ベース | 1セット |
J ローラーサンドの修理装置 | 1グループ |
| K,冷却水タンク | 1グループ |
| 操作説明書 | 1セット |
M,機械ツールサービスツール (ツールボックス) | 1セット |
N,機械ツールの水平の基礎螺栓と基礎足のパッド | 1セット |
磨き車 | 2個 |
2,マシンパラメータ:
| はい | 入国 | パラメータ | 標識 |
| 一 | 加工精度 | ||
| 1 | 丸さ | 0.0015mm | |
| 2 | 集中度 | 0.0025mm | |
| 3 | 表面の荒さ | 0.2m | |
| 二 | 処理能力 | ||
| 1 | 最大外径の磨き | 860mm | |
| 2 | 内部研磨直径範囲 | 50〜500mm | |
| 3 | 最大磨き高さ | 600mm | |
| 4 | テーブルの最大負荷 | 800kg | |
| 三 | 研ぎ輪のスピンドル | ||
| 1 | 研ぎ輪の速度 | 2000~8000回転/分 | |
| 2 | 研ぎ輪の直径 | 40~305mm | |
| 3 | スピンドルの角孔 | HSK-A100 | |
| 四 | 作業台 | ||
| 1 | 作業テーブル直径 | 800mm | |
| 2 | 作業台の速度 | 5~200回転/分 | |
| 五 | 経路 | ||
| 1 | X軸 | 300+1400mm | |
| 2 | Z軸 | 600mm | |
| 3 | 高速移動速度 | 24m/min | |
| 4 | 決議 | 0.0001mm | |
| 5 | B 軸 (選別) | サーボ・ディビジョン 最低0/22.5度 | |
| 六 | 航空管制 | ||
| 1 | 収蔵されているナイフライブラリ数 | 6 | |
| 2 | 研ぎ輪の最大直径 | 305mm | |
| 3 | 磨き輪の最大長 | 350mm | |
| 七 | 車輪のドレッサー | ||
| 1 | ダイヤモンドペン | 3支/3枚 | |
| 2 | ダイヤモンドの輪 | 2800rpm | |
| 3 | ダイヤの直径 | 120mm | |
